Hauptmerkmale der Metalldrücktechnologie

Einleitung

Metall-Drücken, auch als Drückformen (Spin Forming) oder Metalldrehen bekannt, ist ein vielseitiges Umformverfahren, das eine flache Metallscheibe oder ein Rohr – als Ronde (Blank) bezeichnet – in ein axialsymmetrisches Teil verwandelt. Als eine der heute kosteneffizientesten Techniken der Blechumformung wird Metall-Drücken in der Luft- und Raumfahrt, der Automobilindustrie, der Energieerzeugung, der Lebensmittelverarbeitung, der Landwirtschaft und der allgemeinen industriellen Fertigung eingesetzt. Dieser Artikel beschreibt die Hauptmerkmale, die Metall-Drücken und CNC-Metall-Drücken zu einer bevorzugten Wahl für Ingenieure und Hersteller weltweit machen.

Funktionsweise des Metall-Drückens

Bei einem typischen Metall-Drückvorgang wird eine flache, kreisförmige Ronde auf einer Drückmaschine eingespannt und mit hoher Geschwindigkeit gedreht. Eine Drückrolle übt kontrollierten Druck aus und formt das Metall schrittweise über einen Dorn – das Werkzeug, das die endgültige Innenkontur definiert. Der Prozess kann manuell von erfahrenen Fachkräften oder – heute weitaus häufiger – durch automatisierte CNC-Metall-Drückmaschinen ausgeführt werden, die programmierten Werkzeugwegen für außergewöhnliche Präzision und Wiederholbarkeit folgen.

Je nach Werkstoff und Komplexität des Teils kann das Metall-Drücken als Kalt- oder Warmumformverfahren durchgeführt werden, was es für alles von dünnen Aluminiumhüllen bis hin zu dickwandigen Edelstahlbehältern geeignet macht.

Hauptmerkmale der Metall-Drücktechnik

1. Nahtlose einteilige Formgebung

Anders als Fertigungsverfahren, bei denen mehrere Teile zugeschnitten und zusammengeschweißt werden, formt das Metall-Drücken das gesamte Teil aus einem einzigen Werkstoffstück. Das Ergebnis ist ein nahtloses Bauteil ohne Verbindungen oder Schweißnähte – dies eliminiert typische Versagensstellen und verbessert die strukturelle Integrität, die Dichtheit und das Erscheinungsbild.

2. Kaltverfestigung und überlegene Festigkeit

Durch die Drückbewegung wird die Gefügestruktur des Metalls neu ausgerichtet und der Werkstoff kaltverfestigt. Dadurch steigen Festigkeit, Schlagzähigkeit und Ermüdungslebensdauer, sodass metallgedrückte Teile oft haltbarer sind als gegossene oder gestanzte Alternativen aus demselben Werkstoff.

3. Geringe Werkzeugkosten

Da der Prozess auf einem Dorn und Rollen statt auf teuren Paarwerkzeugen (Matrizen) beruht, sind die Werkzeugkosten deutlich niedriger als beim Tiefziehen oder Stanzen. Dies macht das Metall-Drücken sowohl für Prototypen und kundenspezifische Kleinserien als auch für die Großserienfertigung wirtschaftlich.

4. Breite Materialkompatibilität

Metall-Drücken eignet sich für eine große Bandbreite von Metallen, darunter:

• Aluminium und Aluminiumlegierungen (1060, 5052, 6061)
• Edelstahl (304/304L, 310S)
• Kohlenstoffstahl
• Kupfer und Messing
• Titan und exotische Legierungen

Die Verformbarkeit und Duktilität des Werkstoffs sind die entscheidenden Erfolgsfaktoren und geben Konstrukteuren die Freiheit, die beste Legierung für Leistung, Korrosionsbeständigkeit oder Leitfähigkeit zu wählen.

5. CNC-Präzision und Wiederholbarkeit

Moderne CNC-Drückmaschinen steuern Drehzahl, Rollendruck und Vorschubwege mit Computerpräzision. Dies liefert enge Toleranzen (bei fortschrittlichen Maschinen bis zu ±0,1 mm), eine hervorragende Wanddickenkontrolle und gleichbleibende Qualität bei jedem Teil einer Produktionsserie. Die CAD/CAM-Integration optimiert zusätzlich den Weg vom 3D-Modell zum fertigen Bauteil.

6. Designflexibilität und schnelles Prototyping

Metall-Drücken eignet sich für Zylinder, Kegel, Halbkugeln, Paraboloide, gewölbte Böden, Trichter und komplexe mehrkonturige Profile. Da Designänderungen oft durch Anpassung des Dorns oder der Werkzeugwege – ohne neue Matrizen – möglich sind, unterstützt das Verfahren eine schnelle Iteration während der Produktentwicklung.

7. Minimaler Materialabfall

Metall-Drücken ist ein spanloses, endkonturnahes Umformverfahren. Statt Material abzutragen, wird die Ronde umgeformt, wodurch die Materialintegrität erhalten und der Ausschuss minimiert wird – ein klarer Kosten- und Nachhaltigkeitsvorteil gegenüber der spanenden Bearbeitung.

8. Ausgezeichnete Oberflächenqualität

Teile verlassen den Drückvorgang häufig mit einer glatten, hochwertigen Oberfläche, die die Nachbearbeitung reduziert oder überflüssig macht – besonders in Kombination mit einer Polierung während des Prozesses.

9. Skalierbarkeit von kleinen bis zu sehr großen Teilen

Von Bauteilen mit nur wenigen Millimetern Durchmesser bis hin zu industriellen Teilen von mehreren Metern Durchmesser und bis zu 10–20 mm Dicke (je nach Werkstoff) skaliert das Metall-Drücken, um anspruchsvolle Schwerlastanwendungen wie Druckbehälter, Behälterböden und große Kanalbauteile zu erfüllen.

Typische Anwendungen

Dank dieser Merkmale wird Metall-Drücken zur Herstellung von Folgendem eingesetzt:

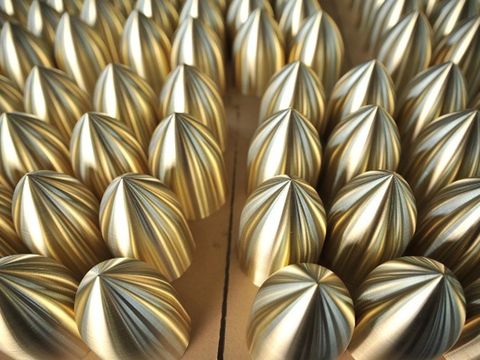

• Komponenten für Luft- und Raumfahrt und Luftfahrt
• Druckbehälter, Behälterböden und gewölbte Böden
• Abschirmgehäuse für die UHV-Stromübertragung
• Vibrationswendelförderer und Zentrifugalscheiben für die Automatisierung
• Lebensmittelechte und hygienische Verarbeitungsanlagen
• Landwirtschaftliche Bunker, Rinnen und Schutzabdeckungen
• Leuchtenreflektoren, Kochgeschirr und architektonische Metallarbeiten

Fazit

Die Hauptmerkmale der Metall-Drücktechnik – nahtlose einteilige Formgebung, kaltverfestigte Festigkeit, geringe Werkzeugkosten, breite Materialkompatibilität und CNC-gesteuerte Präzision – machen das Drückformen zu einer der flexibelsten und wirtschaftlichsten verfügbaren Umformlösungen. Ob Sie einen schnellen Prototypen oder eine komplette Produktionsserie komplexer Bauteile mit hoher Toleranz benötigen: CNC-Metall-Drücken liefert zuverlässige, wiederholbare Ergebnisse.
