Centrifugal Disk 600

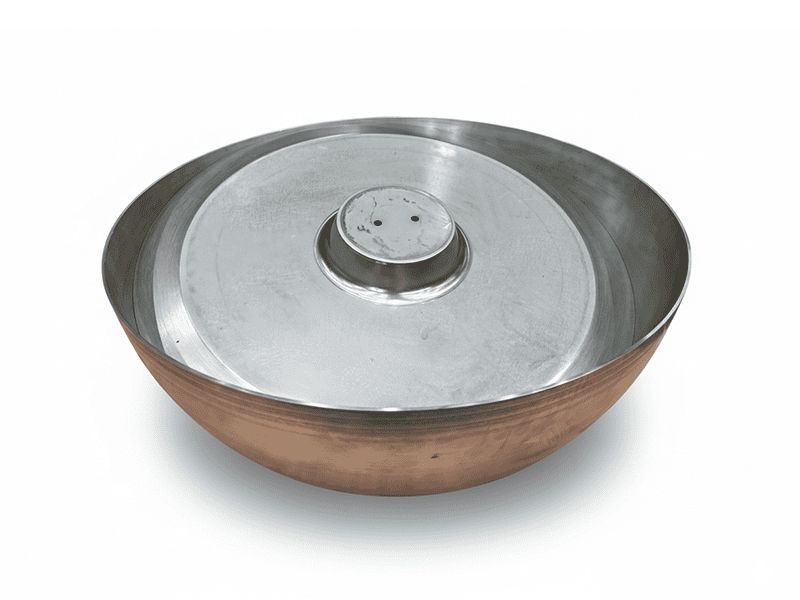

600 Центробежный Диск (SUS304) – Техническая Спецификация для Автоматизации

1. Основные Характеристики

Отрасль: Автоматизация

Название продукта: 600 Центробежный Диск

Материал: Нержавеющая сталь SUS304 (Стандарт: GB/T 3280-2015)

Свойства материала: Предел текучести ≥ 205 МПа, Предел прочности ≥ 520 МПа, Относительное удлинение ≥ 40%, Плотность 7,93 г/см³, Отличная коррозионная стойкость

Толщина: 6.0 мм, Допуск ±0.2 мм

Покрытие: отсутствует

Габариты: Ø610 мм × H173 мм

Допуски размеров: Соответствует GB/T 1804-2000, точность m-класса; Круглость ≤ 0.4 мм, Плоскостность ≤ 0.3 мм/м

Шероховатость поверхности: Ra ≤ 1.6 μm, без острых выступов и заусенцев

2. Производственный Процесс

Основной процесс: Металловращение (CNC Metal Spinning) + Прецизионная механическая обработка

Оборудование: Токарный станок для металловращения CNC1250, Фрезерный станок CNC

Ключевые параметры:

• Скорость шпинделя: 400–800 об/мин

• Подача инструмента: 3–7 мм/с

• Однопроходная деформация: 1.0–1.5 мм, Суммарная деформация: 5.8–6.2 мм


Финишная обработка фрезерованием:

• Скорость шпинделя 1200–1500 об/мин, подача 0.15–0.25 мм/об


Вспомогательные операции:
Обезжиривание → Пассивация → Нейтрализация → Сушка и выравнивание (плоскостность ≤ 0.2 мм/м) → Металловращение → Механическое удаление заусенцев (3000 об/мин, 1200# шлифовальное колесо) → Прецизионное фрезерование → Очистка сжатым воздухом → Контроль размеров

3. Контроль Качества

Стандарты: ISO 9001:2015, GB/T 3280-2015, Спецификация компонентов для автоматизации

Входной контроль материала:

• Спектроскопический анализ состава (Cr ≥ 18%, Ni ≥ 8%, отклонение ±0.05%)

• Испытания механических свойств

• Ультразвуковая дефектоскопия (без пор и включений)


Промежуточный контроль:

• Соответствие формы металловращения ≥ 97%

• Измерение размеров с помощью CMM

• Полный контроль толщины стенки (ультразвуковой, ±0.01 мм)

• Контроль плоскостности и фаски R ≥ 2.0 мм


Финальная проверка:

• Выборочная проверка по GB/T 2828.1-2012 (AQL 2.5)

• Проверка размеров, качества поверхности, коррозионной стойкости (нейтральный солевой туман ≥120ч), несущей способности

• Каждая единица снабжается уникальным кодом отслеживания и полным отчетом о проверке


4. Производственные мощности и поставка

Мощность: 30 шт/день, 900 шт/месяц, поддержка параллельного производства на нескольких станках

Сроки изготовления:

• Стандартный заказ: 8–12 дней

• Крупная партия (≥50 шт): 12–18 дней

• Срочный заказ: 5–7 дней (с подтверждением мощности)


Упаковка и логистика: Антикоррозионная бумага + Пена + Картон + Поддон, 10 шт/поддон; доставка по РФ 3–6 дней, возможна доставка на место (подтверждение за 3–5 дней)

Возможности кастомизации: Ø400–1200 мм × H100–300 мм, материалы SUS316L / Q355B, по параметрам оборудования и условиям эксплуатации

5. Сценарии применения

Основное применение:

• Компонент автоматизированных систем подачи диаметром 600 мм

• Сортировка и точная транспортировка мелких деталей: электронные компоненты, крепеж, пластиковые изделия

• Обеспечивает эффективную непрерывную работу производственных линий


Условия эксплуатации: -20℃~200℃, сухая или слегка пыльная среда, допустимая скорость ≤ 3000 об/мин, максимальная нагрузка ≤ 30 кг

Расширенное применение:

• Центробежные диски для сортировки чипов в электронике

• Подача мелких деталей для автомобильных компонентов

• Перемещение точных деталей в медицинских устройствах

• Сортировка материалов в пищевой промышленности


Материал SUS304 обеспечивает коррозионную стойкость и структурную стабильность для точных и надежных автоматизированных процессов

6. Послепродажное обслуживание

• Гарантия: 24 месяца, бесплатная замена/ремонт дефектных изделий (отклонение размеров, несоответствие материала, дефекты обработки, коррозия, деформация нагрузки), включая логистику и сервис на месте

• Техническая поддержка: консультации перед продажей, инструкции по установке, чертежи, отчеты о материалах/тестах, видео/телефонная поддержка, помощь с интеграцией оборудования

• Ответ на запросы: 24 часа, решение в течение 1–3 дней, индивидуальное сопровождение качества

• После гарантии: платный ремонт, восстановление поверхности, коррекция размеров, опциональные долгосрочные соглашения на техническое обслуживание
