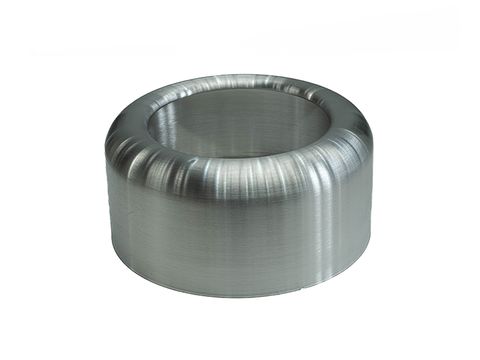

UHV Shield-AL5052

Technisches Datenblatt – CNC Metal Spinning UHV Aluminium-Schutzschild (AL5052)

I. Produktübersicht

• Branche: Ultra-Hochspannungs-(UHV) Stromübertragung

• Komponentenbezeichnung: UHV Aluminium-Schutzschild

• Werkstoff: AL5052 Aluminiumlegierung, GB/T 3880.1-2012 konform

• Fertigungstechnologie: CNC Metal Spinning + Progressive mechanische Polierung

• Primäre Funktion: Elektrische Abschirmung, Feldsteuerung, Isolationsschutz


Beschreibung:
Das UHV-Schild aus AL5052 ist ein präzisionsgefertigtes Schutzbauteil für die Abschirmung elektrischer Felder und den Isolationsschutz in UHV-Übertragungssystemen. Im Vergleich zu reinen Aluminiumlegierungen (z. B. AL1060) bietet AL5052 höhere mechanische Festigkeit und überlegene Korrosionsbeständigkeit, ideal für anspruchsvolle Außenanwendungen im Hochspannungsnetz.

II. Materialeigenschaften

• Streckgrenze: ≥190 MPa

• Zugfestigkeit: ≥260 MPa

• Dehnung: ≥12 %

• Dichte: 2,68 g/cm³

• Korrosionsbeständigkeit: Hoch (Mg-Legierungsverstärkung)

• Wandstärke: 2,0 mm ±0,12 mm


III. Oberflächenbehandlung & Maßgenauigkeit

• Oberflächenbehandlung: Mechanisches Polieren

• Rauheit: Ra ≤0,4 μm

• Glanzgrad: ≥90 GU

• Oberflächenzustand: Kratzfrei, keine Oxidation oder Ölreste

• Gesamtmaße: Ø320 mm × H49 mm

• Geometrische Toleranzen: GB/T 1804-2000, m-Stufe

• Rundheit: ≤0,3 mm

• Flachheit: ≤0,2 mm/m


IV. Fertigungsprozess

Kernprozess: CNC Metal Spinning (Nahtlos-Formgebung) + Progressive mechanische Polierung

• Maschine: CNC-Spinningmaschine (Modell CNC800)

• Poliersystem: Vollautomatische Mehrstufen-Polierlinie


Prozessparameter:

• Spindeldrehzahl: 600–1000 rpm

• Walzenvorschub: 4–8 mm/s

• Einzeldurchgang-Deformation: 0,4–0,6 mm

• Gesamtkontrollierte Deformation: 1,9–2,1 mm


Polierphasen:

• Grobpolieren: 1800 rpm (800# Schleifmittel)

• Mittelpolieren: 2400 rpm (1500# Schleifmittel)

• Feinstpolieren: 3000 rpm (2000# Schleifmittel)

• Gesamtdauer: 6–10 Min./Einheit


Hilfsprozesse: Alkalisches Entfetten → Säure-Behandlung → Spülen & Neutralisation → Trocknung & Nivellierung (≤0,2 mm/m) → CNC Metal Spinning → Mechanisches Entgraten (3000 rpm) → Drei-Stufen-Polieren → Ultraschallreinigung → Trocknung → Endmaßprüfung

V. Qualitätssicherung & Normen

• Qualitätssystem: ISO 9001:2015 zertifiziert

• Materialprüfung: Spektralanalyse (Mg 2,2–2,8 %, Cr 0,15–0,35 %, Abweichung ≤±0,05 %), mechanische Prüfungen, Ultraschallkontrolle

• In-Prozess Kontrolle: Spinning-Konformität ≥98 %, CMM-Maßprüfung, Rundum-Wanddickenmessung ±0,01 mm, Oberflächenrauheit & Glanzkontrolle, Kantenfase R ≥1,5 mm, gratfrei

• Endkontrolle: Stichprobenprüfung GB/T 2828.1-2012 (AQL 2,5), Dimension, Oberflächenqualität, Korrosionsbeständigkeit (Neutral-Salzsprühtest ≥96 h)

• Dokumentation: Rückverfolgbarkeitscode & vollständiger Prüfbericht pro Einheit


VI. Produktionskapazität & Lieferung

• Tägliche Kapazität: ~70 Einheiten

• Monatliche Kapazität: ~2.100 Einheiten

• Parallelfertigung: Mehrere Maschinen unterstützt


Lieferzeiten:

• Standard: 5–7 Arbeitstage

• Batch (≥100 Stk.): 7–11 Arbeitstage

• Eilaufträge: 3–5 Arbeitstage (Kapazitätsabhängig)


Verpackung & Logistik: Staubschutzfolie + EPE-Schaum + kundenspezifische Kartons + Holzpalette, 40 Einheiten/Palette, Tür-zu-Tür Inland 2–6 Arbeitstage, Vor-Ort Lieferung möglich

VII. Anpassungsfähigkeit / Customization

• Durchmesser: Ø200–600 mm

• Höhe: 30–150 mm

• Optionale Materialien: AL1060 / AL6061

• Voraussetzung: Schnittstellenmaße & Betriebsbedingungen des Equipments


VIII. Anwendungsbereich

Primäre Anwendungen:

• ≥1000 kV UHV-Übertragungssysteme

• Umspannwerke, Übertragungsmasten

• Isolatorstränge, Buchsenanschlüsse, Sammelschienen

• Funktionen: elektrische Feldgleichung, Anti-Pollution-Überschlagsschutz, Isolationsverstärkung


Betriebsbedingungen: –40°C bis +120°C, Outdoor, hohe Luftfeuchtigkeit, Staub, starke UV-Strahlung, Nennspannung ≥1000 kV, Durchschlagfestigkeit ≥38 kV/mm

Erweiterte Anwendungen:

• 220 kV / 500 kV Umspannwerke

• Transformator-Ausgangsabschirmung

• Bahn- und Offshore-Windkraftanlagen

• AL5052 garantiert hohe Festigkeit und Korrosionsbeständigkeit für mittel- und hochspannungsseitige Stromanlagen


IX. After-Sales Service

• Garantie: 24 Monate, Abdeckung: Maßabweichung, Materialabweichung, Polierdefekte, Korrosionsschäden, Abschirmleistung

• Technischer Support: Pre-Sales Beratung, Installationshandbücher, Material- & Leistungstestberichte, Remote-Support

• Reaktionszeit: 24 h, Lösung innerhalb 1–3 Arbeitstage

• Post-Warranty Services: Kostenpflichtiges Nachpolieren, Reparatur, langfristige Wartungsverträge, periodische Inspektionen und technische Empfehlungen für Hersteller
