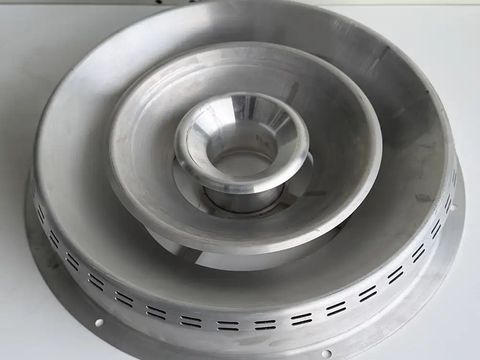

Aluminum Spun Enclosures for UHV Power Systems

Präzisions-Metal-Spinning | 5A02-H112 Aluminium-GIS-Baugruppen für Ultra-Hochspannungs-Systeme mit Mikrometerpräzision nach GB/T 1804-m

Attributes

Material5A02-H112 Aluminium-Magnesium-Legierung
Thickness2mm
CoatingMirror-Grade Deburring
SizeØ517×H218
UmformverfahrenScherschleudern + Drückwalzen (Flow Forming)
StrukturtypEinteilige integrierte Drückbaugruppe
Maßtoleranz±0,1 mm
Form- und LagetoleranzGB/T 1184-K
Lineare ToleranznormGB/T 1804-m
OberflächenfinishSpiegelpoliertes Entgraten
OberflächenrauheitRa ≤ 25 μm
SauberkeitSpanfreier Innenraum
AnwendungGIS-Komponenten (Gas-Insulated Switchgear) für Ultra-Hochspannungs-Systeme

Kernprozess

Diese GIS-Komponenten werden mittels einer Kombination aus Scherschleudern (Materialdünnungs-Drücken) und Drückwalzen (Flow Forming) gefertigt und sind für die integrierte Umformung mehrteiliger Strukturen ausgelegt.

Das Verfahren ersetzt herkömmlich geschweißte Mehrkomponenten-Konstruktionen durch eine einteilige Drückbaugruppe, wodurch Schweißaufwand erheblich reduziert und das Risiko montagebedingter Verformungen minimiert wird.

Das Ergebnis sind verbesserte strukturelle Festigkeit, höhere Maßstabilität und erhöhte Zuverlässigkeit für GIS-Systeme (Gas-Insulated Switchgear) in Ultra-Hochspannungs-Anwendungen.

Präzisionskontrolle

Die Maßgenauigkeit wird streng gemäß folgenden Normen kontrolliert:

GB/T 1804-m (lineare Toleranzen)
GB/T 1184-K (Form- und Lagetoleranzen)

Alle kritischen Passflächen werden einer 100%-Prüfung unterzogen. Die Maßabweichung wird innerhalb von ±0,1 mm gehalten, um präzise Montagepassungen und zuverlässige Dichtleistung sicherzustellen.

Oberflächenbehandlung

Zur Gewährleistung hoher Oberflächenintegrität wird ein spiegelpolierter Entgratungs- und Feinbearbeitungsprozess angewendet:

Allgemeine Oberflächenrauheit: Ra ≤ 25 μm
Alle Kanten werden vollständig entgratet und mit definierten Radien versehen
Innenräume sind vollständig frei von Metallspänen und Verunreinigungen

Dieses Reinheitsniveau erfüllt die strengen Anforderungen von Hochspannungs-Elektroanlagen und verhindert Verunreinigungen sowie elektrische Feldkonzentrationen.

Materialanpassung

Spezialisiert auf 5A02-H112 Aluminium-Magnesium-Legierungen mit hervorragender Korrosionsbeständigkeit und hoher mechanischer Stabilität.

In Kombination mit Präzisions-Metal-Spinning-Verfahren gewährleistet dieses Material langfristige Haltbarkeit und zuverlässige Leistung unter rauen Außenbedingungen, wie sie für Ultra-Hochspannungs-Übertragungssysteme typisch sind.
