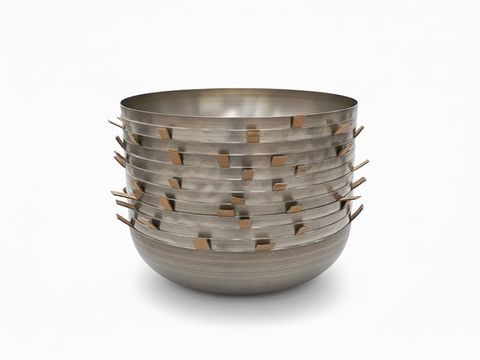

Centrifugal Disk 800

Technisches Datenblatt – 800 Zentrifugal-Scheibe (SUS304)

I. Kernparameter

• Branche: Automatisierungstechnik

• Produktname: 800 Zentrifugal-Scheibe

• Material: SUS304 Edelstahl (GB/T 3280-2015)

• Materialeigenschaften:

  • Streckgrenze ≥ 205 MPa

  • Zugfestigkeit ≥ 520 MPa

  • Dehnung ≥ 40 %

  • Dichte 7,93 g/cm³

  • Hervorragende Korrosionsbeständigkeit

• Wandstärke: 6,0 mm ±0,2 mm

• Beschichtung: Keine

• Abmessungen: Ø815 mm × H230 mm

• Toleranzen: GB/T 1804-2000 m-Klasse; Rundheit ≤ 0,4 mm, Flachheit ≤ 0,3 mm/m

• Oberflächenrauheit: Ra ≤ 1,6 μm, gratfrei, keine scharfen Kanten


II. Fertigungsprozess

• Hauptprozess: CNC Metal Spinning + Präzisionsbearbeitung

• Ausrüstung: CNC-Drehmaschine (CNC1400), CNC-Fräsmaschine

• Wichtige Parameter:

  • Spindeldrehzahl Spinning: 400–800 r/min

  • Werkzeugvorschub: 3–7 mm/s

  • Einzeldurchgangsverformung: 1,0–1,5 mm

  • Gesamtverformung: 5,8–6,2 mm

  • Präzisionsfräsen: 1200–1500 r/min, Vorschub 0,15–0,25 mm/U

• Hilfsprozesse:
  Entfetten → Passivierung → Neutralisation → Trocknen & Planen (Flachheit ≤ 0,2 mm/m) → CNC Spinning → Entgraten (Spindel 3000 r/min, 1200# Schleifscheibe) → Präzisionsfräsen → Druckluftreinigung → Maßkontrolle


III. Qualitätskontrolle

• Normenkonformität: ISO9001:2015, GB/T 3280-2015, Technische Spezifikationen für Automatisierungskomponenten

• Eingangsprüfung: Spektroskopische Analyse (Cr ≥ 18 %, Ni ≥ 8 %, ±0,05 % Toleranz), mechanische Prüfung, Ultraschallprüfung (keine Poren oder Einschlüsse)

• In-Prozess-Prüfung: CNC-Oberflächenanpassung ≥ 97 %, Koordinatenmessung, Wanddickenmessung Vollkreis (Ultraschall ±0,01 mm), Flachheitsprüfung, Kantenfase R ≥ 2,0 mm

• Endkontrolle: Stichprobenprüfung gemäß GB/T 2828.1-2012 (AQL 2,5); Prüfpunkte: Abmessungen, Oberflächenqualität, Korrosionsbeständigkeit (Neutral-Salzsprühtest ≥120 h), Tragfähigkeit; Produkte mit Rückverfolgbarkeitscode und vollständigem Prüfbericht


IV. Produktionskapazität & Lieferung

• Kapazität: 25 Stk./Tag, 750 Stk./Monat (Mehrmaschinenparallelproduktion unterstützt)

• Lieferzeit: Standardauftrag 10–14 Tage, Großauftrag (≥50 Stk.) 14–20 Tage, Eilauftrag 6–8 Tage (Kapazitätsbestätigung erforderlich)

• Verpackung: Rostschutzpapier + PE-Schaum + kundenspezifischer Karton + Holzpalette, 8 Stk./Palette

• Versand: Inland Tür-zu-Tür 3–7 Tage, Vor-Ort-Lieferung nach 3–5 Tage Vorankündigung möglich

• Anpassung: Ø500–1500 mm × H150–350 mm; Materialien SUS316L / Q355B; erfordert Spezifikationen und Betriebsbedingungen der Automatisierungsanlage


V. Anwendungsbereiche

• Primäre Anwendungen:

  • Kernkomponente von automatischen Zuführsystemen in Automatisierungsanlagen

  • Für 800 mm Durchmesser Zuführeinheiten

  • Transport von mittel- bis großformatigen Elektronikkomponenten, Kleinteilen, Automobilteilen

  • Gewährleistet geordnete Trennung und präzise Lieferung für effizienten Dauerbetrieb

• Betriebsbedingungen:

  • Temperatur: -20 °C bis 200 °C

  • Trockene, leicht staubbelastete Werkstattumgebung

  • Max. Drehzahl ≤ 2500 r/min, Max. Einzelbelastung ≤ 50 kg

  • Widerstandsfähig gegen Zentrifugal- und Reibungskräfte

• Erweiterte Anwendungen:

  • Automatisierte Zuführscheiben für Automobilteilefertigung

  • Kleinteile für Baumaschinen

  • Komponenten für Medizinprodukte

  • Haushaltsgerätekomponenten

  • SUS304 Edelstahl bietet Korrosionsbeständigkeit und strukturelle Stabilität für vielseitige Präzisionsteile


VI. After-Sales Service

• Garantie: 24 Monate; kostenfreie Reparatur/Austausch bei Qualitätsmängeln (Abweichungen, Materialabweichungen, Bearbeitungsfehler, Korrosion, Belastungsverformung), inklusive Logistik und Vor-Ort-Service

• Technischer Support: Pre-Sales-Beratung, Installationshandbücher, Zeichnungen, Material-/Leistungsberichte; Fernunterstützung via Telefon/Video für Integration und Inbetriebnahme

• Reaktionszeit: 24 h, Lösung innerhalb 1–3 Arbeitstage, dedizierte Qualitätsnachverfolgung

• Post-Warranty Service: Kostenpflichtige Reparatur, Oberflächenaufbereitung, Maßkorrektur; langfristige Wartungsverträge für regelmäßige Inspektionen und Wartungsempfehlungen verfügbar
