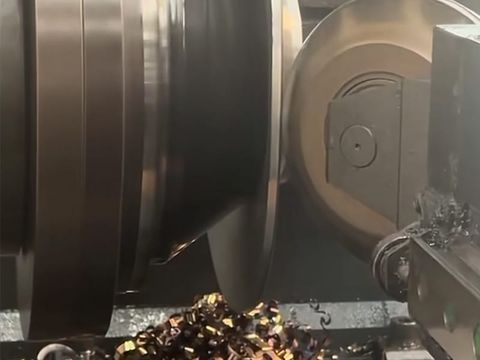

Shear-Spinnen (Shear Forming) und Flow Forming (Rohr-Spinnen) sind Präzisionsverfahren der Metallumformung, die die Wandstärke reduzieren und gleichzeitig starke, leichte, rotationssymmetrische Teile erzeugen. Von Kegeln und Kuppeln bis hin zu hochpräzisen rohrförmigen Bauteilen liefern diese Metallspinnverfahren eine hervorragende Oberflächengüte und eine skalierbare Produktion vom Prototyp bis zur Serienfertigung.
Was ist Shear Spinning?
Shear Spinning, auch Shear Forming genannt, formt Blech über einen rotierenden kegelförmigen Dorn, in der Regel auf einer konventionellen Drückmaschine. Bei diesem Metallspinnverfahren wird die Wandstärke des Rohlings bewusst verringert, während der ursprüngliche Rohlingdurchmesser erhalten bleibt. Die Rolle formt den Rohling und übt dabei eine Druckkraft aus, wodurch das Material in einem einzigen Durchgang gestreckt wird.
Die Mechanik des Shear Spinning folgt dem Sinusgesetz: Die endgültige Wandstärke entspricht der Ausgangs-Wandstärke des Rohlings multipliziert mit dem Sinus des halben Kegelwinkels. Die Scherwinkel liegen typischerweise zwischen 12° und 18°, maximal etwa 80°. Aufgrund dieser geometrischen Einschränkung können rein zylindrische Formen nicht allein durch Shear Forming hergestellt werden – senkrechte Wände würden einen Scherwinkel von 0° erfordern. Shear Spinning ist daher auf konische, kegelige und konturierte Bauteile mit verbessertem Festigkeits-Gewichts-Verhältnis spezialisiert.
Wesentliche Merkmale des Shear-Spinning-Prozesses sind:
- Einzeldurchgang-Umformung mit hohen Axialkräften für eine effiziente Produktion
- Kontrollierte Wandausdünnung, die leichte und dennoch starke Teile erzeugt
- Kaltverfestigung, die die Streckgrenze und die Ermüdungsbeständigkeit erhöht
- Hervorragende Eignung für schwer umformbare Werkstoffe wie Edelstahl, Titan und Inconel-Legierungen
Was ist Flow Forming?
Flow Forming, auch als Rohr-Spinnen (Tube Spinning) bekannt, erweitert die Prinzipien des Shear Spinning auf rohrförmige Rohlinge. Das Verfahren reduziert die Wandstärke und verlängert gleichzeitig ein Rohr, wobei spezielle Flow-Forming-Anlagen mit mehreren Rollen zum Einsatz kommen, die einen lokalisierten radialen Druck ausüben. Das Ergebnis ist ein rotationssymmetrisches Hohlteil mit präzise kontrollierten Abmessungen.
Im Vergleich zum konventionellen Metallspinnen bietet Flow Forming:
- Erhebliche Wandreduktion – typischerweise 50–80 % – bei überlegener Gleichmäßigkeit
- Maßgeschneiderte Dickenprofile, z. B. dickere Enden und dünnere Mitte
- Außergewöhnliche mechanische Eigenschaften durch intensive Kaltverfestigung
- Enge Maßtoleranzen und hervorragende Oberflächengüte
- Ideale Wirtschaftlichkeit für dünnwandigere, längere zylindrische Bauteile
Um optimale Ergebnisse zu erzielen, sollten rohrförmige Rohlinge für das Flow Forming eine niedrige Fließspannung, ein hohes Verhältnis von Zugfestigkeit zu Streckgrenze, eine hohe Dehnung und eine hohe Querschnittsverringerung aufweisen. Duktile Werkstoffe – darunter Aluminium, Edelstahl, Kohlenstoffstahl, Kupfer und Hochleistungslegierungen – sind allesamt gängige Kandidaten für dieses Spinnverfahren.
Shear Spinning vs. konventionelles Spinnen
Das Metallspinnen als Ganzes wird in drei Hauptarten unterteilt, die jeweils durch ihre Wirkung auf die Wandstärke definiert sind:
- Konventionelles Spinnen – behält die ursprüngliche Wandstärke des Rohlings bei; ideal für flache, achsensymmetrische Teile wie Schalen, Kuppeln und Lampenreflektoren, mit flexiblem Mehrdurchgang-Umformen.
- Shear Spinning – reduziert die Wandstärke durch Scherkräfte; beschränkt auf konische und kegelige Formen, liefert aber eine überlegene Festigkeits-Gewichts-Performance.
- Flow Forming (Rohr-Spinnen) – reduziert die Wandstärke und verlängert gleichzeitig rohrförmige Rohlinge; die erste Wahl für hochpräzise zylindrische und hohle Bauteile.
Die Auswahl des richtigen Verfahrens hängt von der Bauteilgeometrie, den Dickenzielen, dem Werkstoffverhalten und dem Produktionsvolumen ab – eine Bewertung, die am besten mit einem erfahrenen Team für Metallumformungstechnik erfolgt.
Anwendungen von Shear Spinning und Flow Forming
Shear Spinning und Flow Forming ermöglichen die wirtschaftliche Herstellung einer Vielzahl von Produkten in vielen Branchen:
- Haushalts- und Handelswaren – Vasen, Schalen, Kegel, Kessel, Kellen und Trichter
- Industrieausrüstung – Gebläsegehäuse, Ventilatoren, Filter, Düsen und Venturis
- Druck- und Behältertechnik – Kuppeln, Trommeln und nahtlose Druckbehälter
- Luft- und Raumfahrt sowie Automobilbau – leichte konische Strukturen, Triebwerkskegel, Radnaben und Raketengehäuse aus hochfesten Legierungen
Diese Verfahren skalieren reibungslos vom Einzelprototyp bis zur Massenproduktion, mit dornbasierter Werkzeugtechnik, die die Kosten niedrig und Designänderungen einfach hält.
Vorteile auf einen Blick
- Hohe Präzision – enge Toleranzen und gleichmäßige Wandstärke, selbst bei komplexen Konturen
- Hervorragende Oberflächengüte – glatte gesponnene Oberflächen erfordern oft wenig oder keine Nachbearbeitung
- Materialeffizienz – ein spanloses Metallumformverfahren mit minimalem Abfall
- Erhöhte Festigkeit – Kaltverfestigung verbessert die mechanischen Eigenschaften ohne Wärmebehandlung
- Kosteneffiziente Werkzeugtechnik – weit günstiger als Prägewerkzeuge, ideal sowohl für kleine Serien als auch für große Stückzahlen
Fazit
Shear Spinning und Flow Forming stellen das hochpräzise Ende der Metallspinfamilie dar. Durch die bewusste Kontrolle der Wandstärke – das Ausdünnen konischer Rohlinge beim Shear Forming oder das Verlängern von Rohren beim Flow Forming – erhalten Hersteller leichte, nahtlose, hochfeste Bauteile, die andere Metallumformverfahren wirtschaftlich nicht erreichen können. Ob Ihr Projekt einen gesponnenen Kegel, ein flow-geformtes Rohr oder eine vollständig konstruierte metallgesponnene Baugruppe erfordert – diese Verfahren bieten einen bewährten Weg vom Prototyp zur Produktion.
