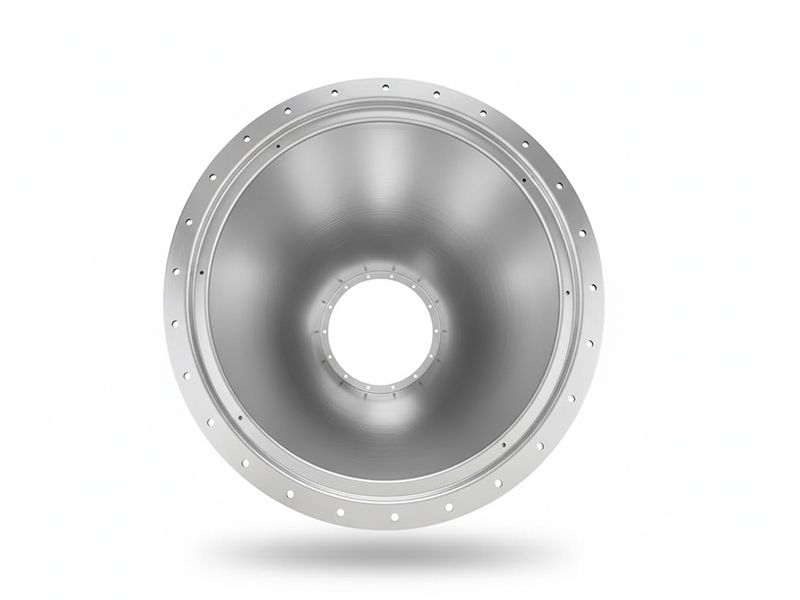

Lamp Reflector

Металлический Вращённый Абажур (Рефлектор)

Техническая Спецификация

1. Общая информация

Отраслевая принадлежность:
Производство светотехнического оборудования (люминарная промышленность)

Наименование компонента:
Металлический абажур / корпус отражателя

Технология производства:
CNC металлоформование (металлическая вытяжка/вращение)
с последующей прецизионной механической обработкой и поверхностной обработкой

2. Материалы и технические характеристики

2.1 Доступные материалы

• Алюминиевые сплавы: AA 6063 / 6061 / 5052

• Нержавеющая сталь: AISI 304 / 316L

• Медь: T2 / TP2


Стандартная конфигурация: алюминиевый сплав 6063, соответствующий требованиям GB и эквивалентных международных стандартов.

2.2 Механические свойства (типовые)

Алюминиевый сплав

• Предел текучести: ≥110 МПа

• Предел прочности: ≥205 МПа

• Характеристики: низкая плотность, высокая коррозионная стойкость, отличная формуемость


Нержавеющая сталь

• Предел текучести: ≥205 МПа

• Предел прочности: ≥520 МПа

• Характеристики: высокая прочность, термо- и коррозионная стойкость


Медь

• Предел текучести: ≥60 МПа

• Предел прочности: ≥205 МПа

• Характеристики: высокая отражательная способность, отличная теплопроводность


Номинальная толщина стенки: 2,0 мм
Допуск по толщине: ≤ ±0,12 мм (контроль в процессе металловращения)

3. Габариты и геометрическая точность

Габаритные размеры:
Ø680 мм × H280 мм

Допуски размеров:
Согласно GB/T 1804-2000, класс точности m

• Овальность: ≤0,3 мм

• Перпендикулярность: ≤0,2 мм/м

• Допуск профиля криволинейной поверхности: ≤0,5 мм


Шероховатость поверхности:
Ra ≤0,8 мкм после окончательной обработки

4. Поверхностная обработка и функциональные характеристики

4.1 Варианты покрытия

• Цинковое покрытие — для стали и алюминия

• Никелирование / хромирование — для медных изделий


4.2 Толщина покрытия и эксплуатационные свойства

• Цинковое покрытие: ≥80 мкм

• Стойкость к нейтральному солевому туману: ≥120 часов

• Никель / хром: ≥50 мкм


4.3 Оптические характеристики (отражательная способность)

• Алюминий / нержавеющая сталь: ≥85 %

• Медь: ≥90 %


5. Описание производственного процесса

5.1 Основной процесс формообразования

Абажур формируется методом многопроходного CNC металловращения, что обеспечивает:

• бесшовную конструкцию без сварки

• высокую осевую симметрию

• равномерную толщину стенки


Типовые режимы обработки:

• Алюминий / нержавеющая сталь: 500–900 об/мин

• Медь: 600–1000 об/мин

• Контролируемая деформация за проход для сохранения толщины


5.2 Подготовка заготовок

• Обезжиривание и предварительная очистка поверхности

• Правка листов до плоскостности ≤0,2 мм/м

• Обеспечение стабильного течения материала при формовании


5.3 CNC-контроль процесса

• 3D-моделирование в UG (Unigraphics)

• CAM-генерация траекторий инструмента

• Замкнутый контур управления CNC

• Финальная механическая обработка монтажных кромок

• Перпендикулярность интерфейсов: ≤0,1 мм/м


5.4 Послеобработка

Удаление заусенцев → очистка сжатым воздухом → покрытие / гальваника → полировка → повторный контроль размеров и поверхности

6. Контроль качества и инспекция

6.1 Система качества

Производство осуществляется в соответствии с ISO 9001:2015.

6.2 Входной контроль материалов

• Спектрометрический анализ химического состава

• Испытания механических свойств

• Ультразвуковой контроль (UT)


6.3 Контроль в процессе производства

7 ключевых контрольных точек, включая:

• Соответствие процессу металловращения (контакт ≥98 %)

• Контроль толщины стенки и геометрии

• Проверка подготовки поверхности

• Контроль толщины и адгезии покрытия

• Испытания отражательной способности

• Контроль кромок и фасок

• Радиографический контроль (RT), уровень II


6.4 Финальная инспекция

Выборочный контроль по GB/T 2828.1-2012 (AQL 2.5).
Каждое изделие поставляется с полной трассируемой документацией.

7. Производственные мощности и сроки поставки

Суточная производительность:

• Алюминий / нержавеющая сталь: 40 шт./день

• Медь: 30 шт./день


Месячная мощность:

• Алюминий / нержавеющая сталь: до 2 400 шт.

• Медь: до 1 800 шт.


Сроки изготовления:

• Малые партии: 8–12 рабочих дней

• Крупные партии: 15–20 рабочих дней

• Срочные заказы: 5–7 рабочих дней


8. Индивидуальное производство (OEM / ODM)

Настраиваемые параметры:

• Диаметр: Ø400–1200 мм

• Высота: 150–500 мм

• Материал и тип покрытия


Для проектирования требуется предоставить данные светильника, условия эксплуатации и требования к монтажу.
Техническая оценка — в течение 3 рабочих дней.

9. Области применения

9.1 Основное назначение

Оптические и защитные элементы для:

• Стадионных мачтовых светильников

• Прожекторов

• Промышленных и высокомощных осветительных систем


9.2 Условия эксплуатации

• Алюминий: −40 °C … +150 °C

• Нержавеющая сталь: −70 °C … +450 °C

• Медь: −20 °C … +250 °C


Полная совместимость с высокомощными LED-источниками.

9.3 Монтажный интерфейс

Совместим с корпусами Ø680 мм × H280 мм.
Поддерживаются индивидуальные криволинейные геометрии (по 3D-моделям).

10. Послепродажное обслуживание

Гарантия:

• Алюминий / медь: 36 месяцев

• Нержавеющая сталь: 48 месяцев


Техническая поддержка:

• Инженерные консультации

• Рекомендации по установке и обслуживанию


Сервисное реагирование:

• Ответ в течение 24 часов

• Корректирующие действия: 1–3 рабочих дня


После гарантийные услуги:

Ремонт, повторное покрытие, восстановление и долгосрочные сервисные контракты.
