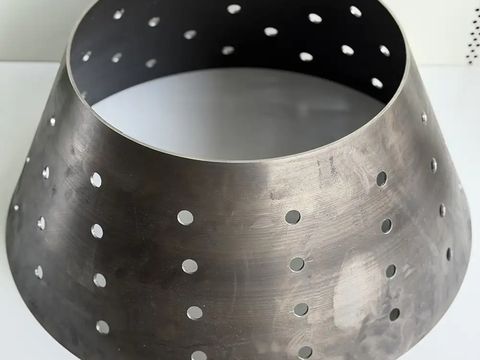

19-Layer Variable Diameter Conical Spinning Parts

19-ступенчатый конический компонент переменного диаметра, изготовленный методом ротационной вытяжки

Attributes

MaterialCarbon Steel
Thickness2mm
CoatingNone
SizeØ 130×140

Основной процесс ротационной вытяжки металла

Интегральное формование методом ротационной вытяжки с переменным диаметром
Компонент изготавливается методом непрерывной ступенчатой ротационной вытяжки, обеспечивающей девятнадцать концентрических конических переходов в рамках одного цикла формования.

Гибкое производство с использованием общей инструментальной оснастки
Общая платформа оправок в сочетании с точной настройкой технологических параметров позволяет быстро переключаться между девятнадцатью диаметральными конфигурациями без полной замены оснастки, повышая эффективность использования инструмента и сокращая время переналадки.

Компенсация пружинения и предотвращение трещинообразования
Оптимизированное управление траекторией деформации эффективно компенсирует пружинение и подавляет образование кромочных трещин и размерную нестабильность, характерные для ротационной вытяжки высокопрочной стали Q355D.

Прецизионная механическая обработка и контроль допусков

Обработка отверстий EQS
Равномерное распределение отверстий обеспечивается за счёт индексации CNC-поворотного стола, что гарантирует высокую повторяемость окружного позиционирования.

Критический контроль точности

Допуск расположения отверстий ≤ ±0,05 мм
Контроль повторяемости CNC-индексации
Контролируемая стабильность ступенчатых диаметров
Стабильная соосность всех переходных слоёв
Гарантированное совмещение 19-ступенчатой сборки без смещения

Обработка поверхности

Полная дробеструйная обработка поверхности
Внутренние и внешние поверхности подвергаются полной дробеструйной обработке для обеспечения стабильной промышленной подготовки поверхности.

Характеристики поверхности

Равномерная шероховатость Ra 6.3
Полное удаление окалины
Поверхность без следов коррозии
Отсутствие видимых царапин
Чистая внутренняя полость
Отсутствие остатков абразива после обработки

Технологические возможности обработки материала

Формование высокопрочной конструкционной стали Q355D
Специально разработанный технологический процесс обеспечивает стабильное поведение материала Q355D при многоступенчатой деформации в условиях низкотемпературной эксплуатации.

Material Qualification Control

Контроль качества материала

Контроль отрицательных допусков по толщине
Проверка механических свойств
Контролируемая компенсация сопротивления деформации
Подтверждение низкотемпературной вязкости

Надёжность при низких температурах
Готовый компонент сохраняет высокую конструкционную вязкость и размерную стабильность при эксплуатации при температурах до -20°C.

Технические характеристики

Параметр	Спецификация
Наименование изделия	19-ступенчатый ступенчатый конический компонент
Процесс ротационной вытяжки	Интегральное формование с переменным диаметром
Марка материала	Высокопрочная конструкционная сталь Q355D
Тип конструкции	Многослойный ступенчатый конус
Максимальный диаметр	φ585 mm
Минимальный диаметр	φ342 mm
Конфигурация отверстий	EQS — равномерно распределённые отверстия
Допуск расположения отверстий	±0.05 mm
Метод обработки	Индексация CNC-поворотного стола
Обработка поверхности	Полная дробеструйная обработка
Шероховатость поверхности	Ra 6.3
Состояние поверхности	Без окалины / без царапин / без остатков
Температурный диапазон эксплуатации	-20°C
Производственные возможности	Гибкое переключение между несколькими спецификациями
