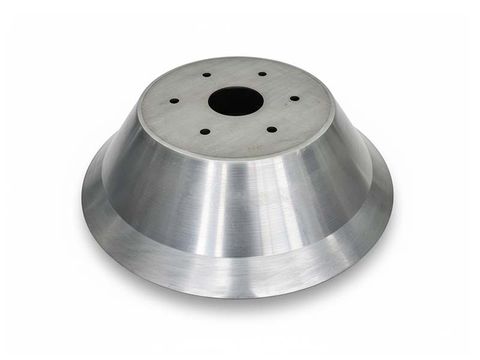

Rear Cone

Technisches Datenblatt – Hinterer Kegel für Landmaschinen

I. Kernparameter

• Branche: Landmaschinenfertigung

• Komponentenbezeichnung: Hinterer Kegel

• Fertigungstechnologie: CNC Metal Spinning (kaltgeformte, nahtlose, rotationssymmetrische Kegelschale)

• Strukturtyp: Achsensymmetrischer Kegel, nahtlos, kaltgeformt


Grundmaterial:

• Q235B Kohlenstoffstahl, GB/T 700-2006 konform

• Vergleichswerte: EN S235JR / ASTM A36


Mechanische Eigenschaften:

• Streckgrenze Rp0,2 ≥ 235 MPa

• Zugfestigkeit Rm: 370–500 MPa

• Dehnung A ≥ 26 %

• Dichte 7,85 g/cm³

• Werkstoffzustand: Warmgewalztes Stahlblech, geeignet für kalte, mehrfache Umformungen im Spinning ohne Risse oder Delamination


Abmessungen:

• Außendurchmesser: Ø625 mm

• Höhe: 171 mm

• Wandstärke: 4,0 mm ±0,15 mm


Geometrische Toleranzen:

• Allgemeintoleranz: GB/T 1804-2000, m-Stufe

• Rundheit ≤ 0,3 mm

• Senkrechtigkeit ≤ 0,2 mm/m

• Oberflächenrauheit Ra ≤ 1,6 μm (nach Spinning)


Oberflächenzustand:

• Unbeschichtet, metallische Oberfläche nach Spinning und Entgraten


II. Fertigungsprozess

1. Hauptumformprozess:

• CNC Metal Spinning, inkrementell, Mehrpass-Formung

• Maschinenwerkzeug: CNC Metal Spinning Drehmaschine, Modell CNC1250

• Prozessparameter:

  • Spindeldrehzahl: 500–900 U/min

  • Walzenvorschub: 4–8 mm/s

  • Einzeldurchgang-Dickenreduktion: 0,8–1,2 mm

  • Gesamt-Deformation: 3,8–4,2 mm


1. Hilfsoperationen:

• Ablauf: Rohmaterial entfetten → Blechnivellierung (Flachheit ≤0,2 mm/m) → CNC Spinning → Mechanisches Entgraten (3.000 U/min) → Druckluftreinigung → Endmaßprüfung

• Kantengestaltung: Alle Kanten gebrochen, Fasenradius R ≥1,5 mm


III. Qualitätssicherung & Inspektion

Qualitätssystem: ISO 9001:2015 zertifiziert

Eingangsmaterialprüfung:

• Optische Emissionsspektrometrie: C ≤0,22%, Mn ≤1,40%, Abweichung ≤±0,05%

• Mechanische Prüfungen

• Ultraschallprüfung (UT) auf innere Defekte


In-Prozess-Kontrolle:

• Spinning-Konformität ≥98%

• Maßprüfung via CMM

• Wanddickenmessung umlaufend per Ultraschall (±0,01 mm)

• Sichtprüfung: Risse, Überlappungen oder Oberflächenfehler


Endkontrolle:

• Stichprobenprüfung gemäß GB/T 2828.1-2012, AQL 2,5

• Prüfpunkte: Maße, Geometrie, Oberflächen- und Kantengüte

• Jede Komponente mit Prüfbericht und Rückverfolgbarkeits-ID


IV. Produktionskapazität & Logistik

• Kapazität:

  • Täglich: ca. 50 Stk.

  • Monatlich: ca. 1.500 Stk.

  • Parallele Produktion durch mehrere CNC-Spinningmaschinen

• Lieferzeiten:

  • Standardaufträge: 5–8 Arbeitstage

  • Große Aufträge (≥100 Stk.): 8–12 Arbeitstage

  • Eilaufträge: 3–5 Arbeitstage (Kapazitätsabhängig)

• Verpackung: Rostschutzpapier + EPE-Schaum + Karton + Holzpalette (20 Stk./Palette)

• Lieferung: Inland 3–6 Arbeitstage, Vor-Ort-Lieferung möglich nach Terminabsprache


V. Anwendungsbereich & Betriebsbedingungen

Primäre Anwendung:

• Hintere strukturelle Komponente für Landmaschinen wie Traktoren, Mähdrescher, Getreidetrockner

• Kegelform: Materialführung, mechanischer Schutz, Geräuschdämpfung


Betriebsumgebung:

• Temperaturbereich: −20°C bis +120°C

• Staubig, feucht, hohe Vibration

• Belastungsdruck ≤1,0 MPa

• Ausgelegt für Schlag- und zyklische Belastungen in der Landwirtschaft


VI. Erweiterte industrielle Anwendungen

• Forstmaschinen (Holzhacker, Stammprozessoren)

• Bergbaugeräte (leichte Förderbänder)

• Bauabfallverarbeitungssysteme

• Q235B Stahl gewährleistet hohe Schlagfestigkeit, Formbarkeit und kosteneffiziente Fertigung in staubigen, hochbelasteten Umgebungen


VII. After-Sales & Technischer Support

• Garantie: 18 Monate gegen Fertigungsfehler (Maße, Materialabweichungen, Umformfehler, strukturelle Defekte)

• Technischer Support:

  • Anwendungs- und Auswahlberatung

  • Montageanleitungen und Maßzeichnungen

  • Materialzertifikate und Prüfberichte

  • Remote-Support für Installation und Integration

• Service Reaktionszeit: 24h Rückmeldung, Lösung innerhalb 1–3 Arbeitstage, dedizierte Nachverfolgung

• Post-Warranty Services: Kostenpflichtige Reparatur, Nachschweißen, Maßkorrektur und Instandsetzung; langfristige Wartungsverträge für OEM-Kunden möglich
