Transmitter Sheel

Обзор продукта

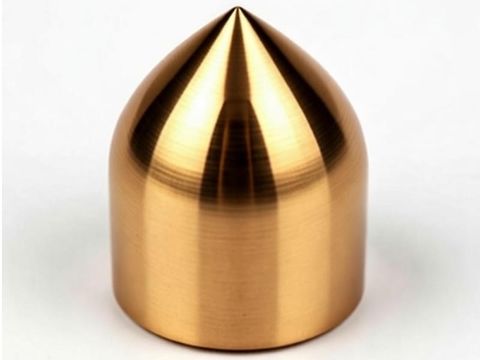

Прецизионный медный корпус передатчика для БПЛА и аэрокосмических систем

Наше производство специализируется на изготовлении прецизионных медных корпусов передатчиков, предназначенных для БПЛА (беспилотных летательных аппаратов) и аэрокосмических применений. Корпус толщиной 2,0 мм с высококачественной механической полировкой сочетает в себе высокую прочность, точную геометрию и превосходные эстетические характеристики.

Помимо данного изделия, мы также производим аналогичные компоненты для следующих отраслей:

• Аэрокосмическая промышленность

• Робототехника

• Автомобильная электроника

• Телекоммуникации


Типовые изделия:

• Корпуса датчиков для дронов

• RF-корпуса и антенные кожухи

• Прецизионные корпуса для промышленной электроники

• Декоративные и функциональные металлические оболочки


Независимо от области применения — БПЛА, аэрокосмические дроны, высокоточная робототехника или электронные устройства, наши корпуса передатчиков обеспечивают стабильное качество, высокую точность размеров и надежную эксплуатацию.

Корпус передатчика — Техническая спецификация

Прецизионный медный корпус, изготовленный методом ЧПУ-металлического вращения

1. Основные технические параметры

Наименование изделия:
Корпус передатчика (Transmitter Shell)

Отрасль применения:
Аэрокосмическая промышленность / Авиация (включая системы БПЛА)

Материал:
Медь (Cu), промышленная электропроводящая медь, пригодная для аэрокосмических компонентов

Толщина стенки:
2,0 мм

Обработка поверхности:
Механическая прецизионная полировка

Габаритные размеры:
Внешний диаметр Ø182 мм × высота 320 мм

Допуски размеров:

• Критический диаметр: ±0,2 мм

• Высота: ±0,1 мм

• Соответствие допускам оборудования ЧПУ-формования металла


2. Производственный процесс

Основной технологический процесс:
ЧПУ-металлическое вращение (CNC Metal Spinning)

Корпус передатчика изготавливается с применением высокоточной технологии металлоформования с ЧПУ, что обеспечивает:

• высокую соосность

• равномерную толщину стенки

• стабильную геометрию

• высокую конструкционную прочность


Последовательность операций:

1. Контроль и резка исходного медного материала

2. Формование методом ЧПУ-металлического вращения

3. Прецизионная шлифовка и обработка кромок

4. Многоступенчатая механическая полировка

5. Финальный контроль размеров и поверхности


Характеристики процесса:

• ЧПУ-управление обеспечивает стабильность формы и толщины

• Оптимизированные параметры вращения минимизируют остаточные напряжения

• Промышленная полировка обеспечивает гладкую поверхность без дефектов

• Полностью цифровой контроль гарантирует повторяемость и стабильность партий


3. Контроль качества и стандарты

Система качества:
Производство в соответствии с ISO 9001

Контроль материала:

• Проверка входящего медного сырья на соответствие стандартам

• Визуальный и размерный контроль перед формованием


Контроль в процессе производства:

• Выборочный контроль толщины стенки и ключевых размеров

• Непрерывный мониторинг параметров ЧПУ-вращения


Финальный контроль:

• 100% проверка геометрических размеров

• Визуальный осмотр поверхности (царапины, вмятины, следы полировки)

• Соответствие требованиям аэрокосмического уровня по внешнему виду и функциональности


4. Производственные мощности и сроки поставки

Производственное оборудование:
Профессиональные ЧПУ-станки для металловращения (CNC1400, CNC800 и др.), поддержка мелкосерийного и массового производства.

Производственная мощность:
Гибкая, регулируется в зависимости от объема заказа и графика производства.

Сроки изготовления:

• Образцы: 7–10 рабочих дней

• Серийные заказы: 15–30 рабочих дней (в зависимости от объема и требований)


Логистика и поставка:

• Поддержка поэтапных поставок

• Гибкая координация логистики для соблюдения сроков


5. Основные области применения

Корпус специально разработан для систем БПЛА, где используется в качестве защитного корпуса передающих модулей в аэрокосмических коммуникационных системах.

Функциональные преимущества:

• Высокая механическая прочность

• Отличная электропроводность меди

• Совместимость с авиационными стандартами связи

• Надежная работа в условиях высоты и сложных сред эксплуатации


6. Расширенные сценарии применения

Благодаря высокой точности обработки, качественной меди и полированной поверхности, изделие также подходит для:

• Корпусов авиационного коммуникационного оборудования малых летательных аппаратов

• Корпусов прецизионных электронных передающих устройств

• Аэрокосмических экранирующих электронных компонентов

• Применений, требующих высокой проводимости, точности и конструкционной стабильности


7. Послепродажное обслуживание и техническая поддержка

Гарантия:
Предоставляется гарантия качества. Дефекты размеров или поверхности, возникшие не по вине клиента, устраняются бесплатно (ремонт или замена).

Техническая поддержка:

• Консультации до и после продажи

• Поддержка по установке и применению

• Ведение долгосрочной истории клиента


Индивидуальное изготовление:

• Нестандартные размеры, толщина стенки и обработка поверхности

• Предварительная техническая оценка перед подтверждением заказа


Скорость реакции:

• Общие запросы — ответ в течение 24 часов

• Сложные технические вопросы — решение в течение 48 часов с предложением плана действий
