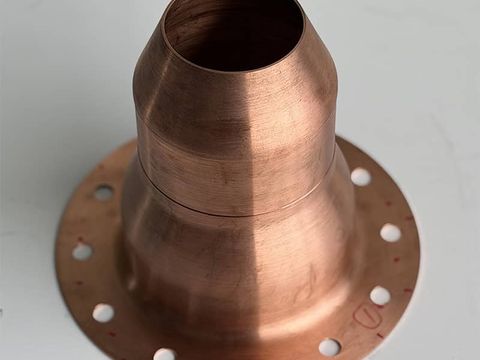

110kV High Voltage Tail Pipe & Flange Assemblies

FEV-110kV Высоковольтная сборка медного хвостового патрубка | Высокоточный компонент из меди T2 с подтвержденной нагрузкой на растяжение 20kN

Attributes

Materialвысокочистая медь T2
Thicknessстенки: ≥1,8 мм
Coatingхимическая полировка
SizeØ 130×140
Применениевысоковольтное электрическое оборудование 110kV
Процесс формообразованиявысокоточная ротационная вытяжка металла
Испытание на растяжение20 kN
Размерный допуск±0,05 мм

Copper

Основной процесс

Изделие производится методом высокоточной ротационной вытяжки металла с контролируемым формированием толстостенных медных секций, что обеспечивает минимальную толщину стенки ≥1,8 мм в критически важных зонах.

С учетом высокой теплопроводности и интенсивного течения материала меди T2 параметры формообразования оптимизированы для достижения равномерного распределения толщины, плотной структуры зерна и бездефектной геометрии.

Технология эффективно исключает типичные литейные дефекты, такие как усадочные раковины и газовая пористость, что делает изделие оптимальным для конструктивных элементов высоковольтного оборудования.

Precision Control

Контроль точности

Размерные требования выполняются в соответствии с общими стандартами допусков GB/T 1804-m.

Для 12 × Φ14 монтажных отверстий применяется 100% контроль проходными калибрами для обеспечения точного позиционирования и безупречной интеграции с высоковольтными вводами.

Критическая соосность между наружным диаметром фланца Φ200 и внутренним цилиндрическим отверстием Φ150 подтверждается координатно-измерительными системами и удерживается в пределах 0,05 мм.

Surface Treatment

Обработка поверхности

Двухэтапный процесс отделки, сочетающий химическую полировку и ручную доводку поверхности, обеспечивает гладкую, беззаусенцевую внешнюю поверхность с радиусом скругления кромок R0.5 на всех переходах.

Поверхность не содержит царапин, следов окисления и видимых инструментальных следов, что создает идеальную основу для последующих операций, таких как серебрение или нанесение защитных покрытий.

Material Adaptability

Материальная адаптация

Изготовлено из бескислородной меди T2 чистотой ≥99,9%, что обеспечивает исключительно низкое электрическое сопротивление и высокую теплопроводность.

Данный материал специально подобран для высоковольтного электрооборудования, где требуются высокая токопроводящая способность, эффективный теплоотвод и долговременная эксплуатационная стабильность при значительных нагрузках.
