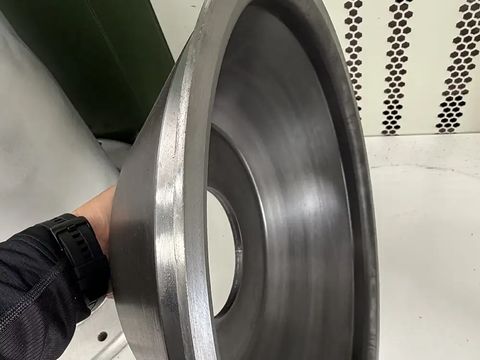

Q355B Heavy-Duty Rear Hub Disc

Задний спицевой диск Q355B для тяжелых условий эксплуатации | Прецизионно сформированный компонент из высокопрочной стали с полной инспекцией торцевой поверхности для применения при высоких нагрузках

Attributes

MaterialВысокопрочная конструкционная сталь Q355B
Thickness5mm
CoatingNone
SizeØ517×H218
Отраслевое применениеГорнодобывающая промышленность / портовое оборудование / системы транспортировки сыпучих материалов
Процесс формованияИнтегрированная вырубка + прецизионное формование
Тип конструкцииУсиленная задняя закрытая спицевая конструкция
Отраслевое применениеГорнодобывающая промышленность / портовое оборудование / системы транспортировки сыпучих материалов
Стандарт геометрических допусковGB/T 1184-K
Плоскостность торцевой поверхности≤0,1 мм/м
Предел текучести≥355 МПа
Обработка поверхностиДвустороннее шлифование и удаление заусенцев
Обработка кромокКонтролируемое скругление кромок
Состояние поверхностиБез окалины / без коррозии

Основной процесс

Усиленная задняя конструкция закрытого типа изготавливается с использованием интегрированного процесса вырубки и прецизионного формования.

Благодаря высоким характеристикам предела текучести конструкционной стали Q355B компонент обеспечивает максимальное усиление конструкции для тяжелонагруженных барабанных систем.

Технологический процесс гарантирует высокую устойчивость к деформации и образованию трещин при запуске под полной нагрузкой, непрерывной эксплуатации в тяжелых условиях и аварийном торможении.

Контроль точности

Геометрические допуски строго контролируются в соответствии со стандартом GB/T 1184-K.

Для контроля торцевого биения спицевого диска применяются специализированные процедуры инспекции, обеспечивающие:

Плоскостность торцевой поверхности ≤0,1 мм/м
Стабильный баланс вращения и точность сборочного позиционирования
Надежную прочность конструкции при динамических нагрузках

Обработка поверхности

Все компоненты проходят строгие процессы удаления заусенцев и обработки кромок.

Двусторонняя шлифовальная система удаления заусенцев применяется для:

Удаления заусенцев и острых кромок
Исключения концентрации напряжений за счет контролируемого скругления кромок
Обеспечения отсутствия окалины и коррозии на торцевых поверхностях

Готовая поверхность обеспечивает повышенную усталостную прочность и долговременную эксплуатационную надежность.

Адаптация материала

Изготавливается из сертифицированной высокопрочной конструкционной стали Q355B в соответствии со стандартом GB/T 1591.

Контроль происхождения материала и механических свойств обеспечивает:

Предел текучести ≥355 МПа
Высокую конструкционную жесткость и ударную прочность
Надежную работу в горнодобывающих, портовых и тяжелонагруженных конвейерных системах

Компонент специально разработан для тяжелых эксплуатационных условий, требующих долговременной стабильности размеров и высокой конструкционной надежности.

Эксплуатационные характеристики

Устойчивость к деформации при высоких нагрузках
Стойкость к образованию трещин при динамических нагрузках
Стабильный баланс вращения
Высокая конструкционная жесткость
Устойчивость к ударным нагрузкам при аварийном торможении

Технические характеристики

Параметр	Характеристика
Наименование изделия	Задний спицевой диск повышенной прочности Q355B для тяжелых условий эксплуатации
Тип конструкции	Усиленная задняя спицевая конструкция с закрытым торцом
Варианты материала	Высокопрочная конструкционная сталь Q355B
Обработка поверхности	Двустороннее шлифование и удаление заусенцев
Общий стандарт допусков	GB/T 1184-K
Размерный допуск	≤0,1 мм/м
Типичные области применения	Горнодобывающее оборудование, портовые перегрузочные системы и оборудование для транспортировки сыпучих материалов
