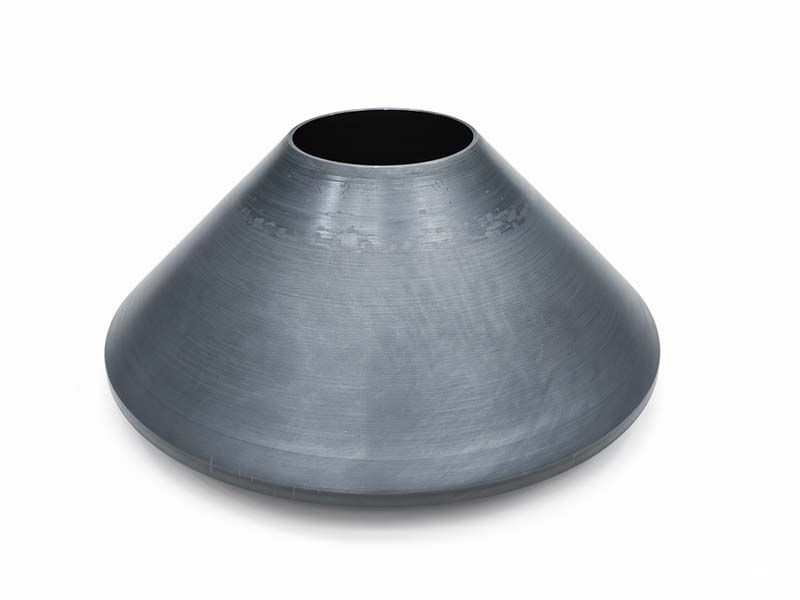

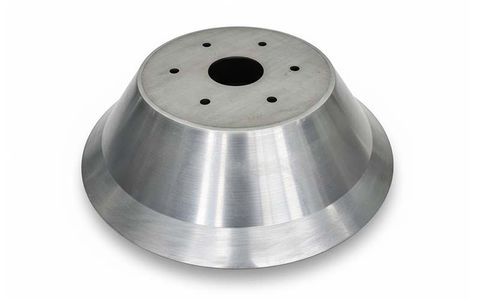

Conveyor Roller Cone

Technisches Datenblatt – CNC Metal Spinning Förderrollen-Kegel für Landmaschinen

I. Kernparameter

• Branche: Landmaschinen

• Komponentenbezeichnung: Förderrollen-Kegel

• Primäre Funktion: Materialführung und Richtungssteuerung an Förderrollenenden

• Fertigungstechnologie: CNC Metal Spinning (nahtlose, rotationssymmetrische Kegelschale)


Grundmaterial:

• Q235B Kohlenstoffstahl, GB/T 700-2006 konform

• Vergleichswerte: EN S235JR / ASTM A36


Mechanische Eigenschaften:

• Streckgrenze Rp0,2 ≥ 235 MPa

• Zugfestigkeit Rm: 370–500 MPa

• Dehnung A ≥ 26 %

• Dichte 7,85 g/cm³


Materialzustand:

• Warmgewalztes Stahlblech, geeignet für kaltplastische Mehrfachumformung ohne Risse oder Delamination


II. Abmessungen & Oberflächen

• Nominale Wandstärke: 5,0 mm ±0,20 mm

• Gesamtmaße: Ø520 mm × H203 mm

• Toleranzen:

  • GB/T 1804-2000, m-Stufe

  • Rundheit ≤0,4 mm

  • Senkrechtigkeit ≤0,25 mm/m

• Oberflächenrauheit: Ra ≤1,6 μm

• Oberflächenfinish: Unbeschichtet (Rohstahl)


III. Fertigungsprozess

1. Kernprozess:

• CNC Metal Spinning (nahtlose Mehrpass-Formung)

• Maschinen: CNC Spinning Drehmaschine, Modell CNC1250

• Parameter:

  • Spindeldrehzahl: 400–800 U/min

  • Walzenvorschub: 3–7 mm/s

  • Einzeldurchgang-Deformation: 1,0–1,5 mm

  • Gesamt-Deformation: 4,8–5,2 mm


1. Hilfsoperationen:

• Entfetten (50–60°C, NaOH 5–8%, 10–15 min)

• Blechnivellierung (Flachheit ≤0,2 mm/m)

• Mechanisches Entgraten (2800 U/min, 1200# Schleifmittel)

• Druckluftreinigung

• Endmaßprüfung


IV. Qualitätssicherung & Inspektion

Qualitätssystem: ISO 9001:2015 zertifiziert

Materialprüfung:

• Spektralanalyse (C ≤0,22%, Mn ≤1,4%, Abweichung ≤±0,05%)

• Mechanische Prüfungen

• Ultraschallprüfung (keine inneren Defekte)


In-Prozess-Prüfung:

• Spinning-Konformität ≥97%

• Maßprüfung per CMM

• Vollumfängliche Wanddickenmessung ±0,01 mm

• Kantenfasen R ≥2,0 mm, gratfrei


Endkontrolle:

• Stichprobenprüfung gemäß GB/T 2828.1-2012 (AQL 2,5)

• Prüfungen: Maßhaltigkeit, Oberflächenqualität, interne Integrität

• Rückverfolgbarkeitscode und Prüfbericht pro Komponente


V. Produktionskapazität & Logistik

• Kapazität:

  • Täglich: 40 Stk.

  • Monatlich: 1.200 Stk.

• Lieferzeiten:

  • Standardaufträge: 6–9 Arbeitstage

  • Große Aufträge (≥100 Stk.): 9–13 Arbeitstage

  • Eilaufträge: 4–6 Arbeitstage (Kapazitätsabhängig)

• Verpackung: Rostschutzpapier + EPE-Schaum + Karton + Holzpalette (15 Stk./Palette)

• Logistik: Inland Tür-zu-Tür (3–7 Arbeitstage), Vor-Ort-Lieferung mit 3-tägiger Vorankündigung möglich


VI. Anpassungsfähigkeit / Customization

• Durchmesserbereich: Ø300–1000 mm

• Höhenbereich: 100–300 mm

• Werkstoffoptionen: Q235B, Q355B oder vergleichbare Kohlenstoffstähle

• Anforderungen: Schnittstellen-Daten des Förderbandsystems und Betriebsbedingungen


VII. Anwendungsbereich & Betriebsbedingungen

Primäre Anwendungen:

• Getreideernter

• Landmaschinenförderbänder

• Verarbeitungsausrüstung für landwirtschaftliche Produkte

• Funktion: Sicherstellung des reibungslosen Flusses von Körnern und Material an Förderrollenenden, Verhinderung von Verstopfungen, Erhöhung der Fördereffizienz


Betriebsbedingungen:

• Temperaturbereich: −20°C bis +120°C

• Belastungsdruck: ≤1,5 MPa

• Geeignet für staubige, feuchte und stoßintensive Umgebungen


VIII. Erweiterte Anwendungen

• Bergbaugeräte (kleine Erzförderer)

• Bauabfall-Transportsysteme

• Schüttgut-Förderbänder in Häfen

• Hohe Festigkeit und Verschleißbeständigkeit von Q235B für schwere, abrasive Materialhandhabung


IX. After-Sales & Technischer Support

• Garantie: 18 Monate

• Abgedeckte Fälle: Maßabweichungen, Materialabweichung, Umformfehler, vorzeitiger Verschleiß


Technischer Support:

• Pre-Sales Beratung und Auswahl

• Installationshandbücher, Zeichnungen, Materialzertifikate

• Remote- oder Vor-Ort-Unterstützung bei Installation


Reaktionszeit:

• 24 Stunden Rückmeldung

• 1–3 Arbeitstage für Maßnahmenplanung


Post-Warranty Services:

• Kostenpflichtige Reparatur, Nachschweißen, Rostentfernung, Oberflächeninstandsetzung

• Langfristige Wartungs- und Inspektionsverträge verfügbar
