Centrifugal Disk 1000

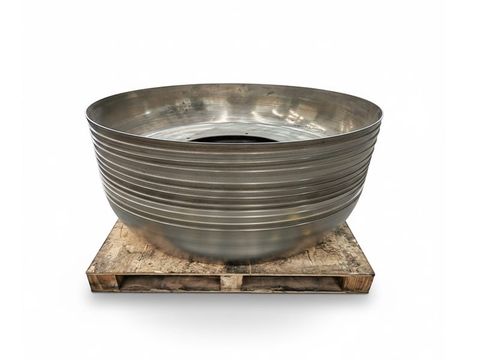

قرص طرد مركزي 1000 مم (SUS304) – ورقة المواصفات الفنية لمعدات الأتمتة

I. المواصفات الأساسية

• القطاع الصناعي: الأتمة

• اسم المنتج: قرص طرد مركزي 1000 مم

• المادة: فولاذ مقاوم للصدأ SUS304 (المعيار: GB/T 3280-2015)

• خصائص المادة: قوة الخضوع ≥205 MPa، قوة الشد ≥520 MPa، استطالة ≥40%، الكثافة 7.93 جم/سم³، مقاومة ممتازة للتآكل

• السماكة: 8.0 مم، السماحية ±0.25 مم

• الطلاء: لا يوجد

• الأبعاد: Ø1059 مم × H283 مم

• دقة الأبعاد: وفق GB/T 1804-2000، مستوى m؛ الاستدارة ≤0.5 مم، التسوية ≤0.35 مم/م

• خشونة السطح: Ra ≤1.6 μm، خالية من الحواف الحادة وبروزات التصنيع


II. عملية التصنيع

• العملية الأساسية: CNC Metal Spinning + تشطيب دقيق

• المعدات: مخرطة CNC1650 لتشكيل المعادن، ماكينة CNC Milling

• المعلمات الأساسية: سرعة المغزل 300–700 دورة/دقيقة، تغذية الأدوات 2–6 مم/ث، التشوه الفردي 1.2–1.8 مم، التشوه الكلي 7.8–8.2 مم

• تشطيب الطحن: سرعة المغزل 1000–1400 دورة/دقيقة، تغذية 0.2–0.3 مم/لفة

• العمليات المساعدة: إزالة الشحوم القلوي → التمرير → غسل معادلة → التجفيف والتسوية (Flatness ≤0.2 مم/م) → CNC Metal Spinning → إزالة الحواف (3000 دورة/دقيقة، عجلة 1200#) → التشطيب الدقيق → تنظيف بالهواء المضغوط → إعادة فحص الأبعاد


III. مراقبة الجودة

• المعايير: ISO9001:2015، GB/T 3280-2015، مواصفات مكونات معدات الأتمة

• فحص المواد الخام: التحليل الطيفي (Cr ≥18%, Ni ≥8%, سماحية ±0.05%)، اختبار الخصائص الميكانيكية، فحص بالموجات فوق الصوتية (بدون فراغات أو شوائب)

• الفحص أثناء العملية: مطابقة سطح الدوران ≥97%، قياس الأبعاد ثلاثي الأبعاد، فحص سماكة الجدار الكامل (±0.01 مم)، قياس التسوية، الحواف مشطوفة R ≥2.5 مم

• الفحص النهائي: أخذ عينات حسب GB/T 2828.1-2012 (AQL2.5) للأبعاد، جودة السطح، مقاومة التآكل (رش الملح ≥120 ساعة)، قدرة التحمل، التوازن الديناميكي (اختلال ≤5 جم·مم/كجم)؛ كل منتج يشمل رمز تتبع كامل وتقارير فحص


IV. الإنتاج والتسليم

• القدرة الإنتاجية: 15 وحدة/يوم، 450 وحدة/شهر (دعم الإنتاج المتوازي على عدة معدات)

• مدة التنفيذ: الطلبات القياسية 12–18 يوم، الطلبات الكبيرة ≥30 وحدة 18–25 يوم، الطلبات العاجلة 8–10 أيام (حسب تأكيد السعة)

• التغليف: ورق مضاد للصدأ + رغوة PE + كرتون مخصص + منصة خشبية متينة، 5 وحدات/منصة؛ التسليم الداخلي السريع 4–8 أيام، دعم التسليم في الموقع (تأكيد قبل 7 أيام)

• التخصيص: الأبعاد Ø800–1500 مم، H200–400 مم؛ المواد SUS316L / Q355B؛ يشمل تقديم معلمات نظام الأتمة، السرعة المقدرة، وظروف التشغيل


V. سيناريوهات التطبيق

• الاستخدام الأساسي: مكون مركزي لأنظمة التغذية الآلية في خطوط الأتمة، متوافق مع معدات Ø1000 مم للفصل المنظم والنقل الدقيق للمكونات الإلكترونية الكبيرة، قطع السيارات، ومكونات هندسية صغيرة؛ يضمن إنتاجية عالية وتشغيل مستمر

• ظروف التشغيل: -20℃~200℃، بيئة ورشة جافة أو خفيفة الغبار؛ السرعة المقدرة ≤2000 دورة/دقيقة، الحد الأقصى للتحميل الفردي ≤80 كجم؛ مقاومة لقوى الطرد المركزي والاحتكاك أثناء النقل


VI. التطبيقات الموسعة

• أقراص تغذية آلية لأجزاء الماكينات الثقيلة

• تغذية مكونات السكك الحديدية والأجهزة الصغيرة للسفن

• أتمتة وحدات بطاريات الطاقة الجديدة

• الاستفادة من SUS304 لمقاومة التآكل والثبات الهيكلي لفصل ونقل المكونات الثقيلة والدقيقة


VII. خدمة ما بعد البيع

• الضمان: 24 شهرًا؛ الاستبدال أو الإصلاح المجاني للعيوب (انحراف الأبعاد، عدم تطابق المواد، عيوب التصنيع، التآكل، تشوه التحميل، عدم التوازن الديناميكي)، يشمل الشحن والدعم في الموقع

• الدعم الفني: استشارات قبل البيع، كتيبات التثبيت، رسومات الأبعاد، تقارير المواد/الأداء؛ إرشاد عن بعد عبر الهاتف/الفيديو، دعم تكامل نظام الأتمة

• المتابعة: استجابة خلال 24 ساعة، الحل خلال 1–3 أيام عمل، متابعة جودة مخصصة

• خدمات ما بعد الضمان: إصلاح مدفوع، إعادة تشطيب السطح، تصحيح الأبعاد، معايرة التوازن الديناميكي؛ عقود صيانة طويلة الأمد للفحص الدوري والتوصيات
