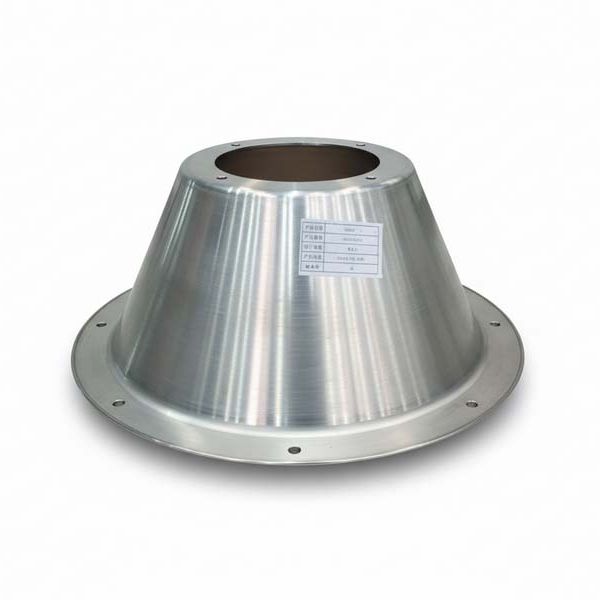

Electronic Shield (AL1060 415×103)

Technisches Datenblatt – CNC Metal Spinning AL1060 Elektronik-Schutzgehäuse

I. Kernparameter

• Branche: Elektronikindustrie

• Produktname: Schutzgehäuse (Shield AL1060)

• Material: AL1060 Aluminiumlegierung (GB/T 3880.1-2012)

• Materialeigenschaften:

  • Streckgrenze ≥35 MPa

  • Zugfestigkeit ≥95 MPa

  • Dehnung ≥23 %

  • Dichte 2,71 g/cm³

  • Elektrische Leitfähigkeit ≥61 % IACS

  • Hervorragende Korrosionsbeständigkeit

• Wandstärke: 3,0 mm ±0,15 mm

• Oberflächenbehandlung: Mechanisches Polieren

• Polierparameter: Ra ≤0,4 μm, Glanz ≥90 GU, kratzerfrei, oxidationsfrei, rückstandsfrei

• Abmessungen: Ø415 mm × H103 mm

• Toleranzen: GB/T 1804-2000, m-Klasse; Rundheit ≤0,3 mm, Senkrechtmaß ≤0,2 mm/m


II. Fertigungsprozess

• Hauptprozess: CNC Metal Spinning + Mehrstufiges mechanisches Polieren

• Ausrüstung: CNC-Drehmaschine Spinning (Modell: CNC1250), vollautomatische Präzisions-Polieranlage

• Wichtige Parameter:

  • Spindeldrehzahl: 500–900 r/min

  • Walzenvorschub: 3–7 mm/s

  • Einzeldurchgangsverformung: 0,6–0,8 mm

  • Gesamtverformung: 2,8–3,2 mm

• Polierstufen:

  • Grob: 1800 r/min, Körnung 800#

  • Mittel: 2400 r/min, Körnung 1500#

  • Fein: 3000 r/min, Körnung 2000#

  • Gesamtpolierzeit: 8–12 min/Stück

• Hilfsprozesse:
  Rohmaterial entfetten → Säureaufhellung → Neutralwasserabspülen → Trocknen & Planen (Flachheit ≤0,2 mm/m) → CNC Metal Spinning → Entgraten (Spindel 3000 r/min) → Drei-Stufen-Polieren → Ultraschallreinigung → Trocknen → Endkontrolle


III. Qualitätskontrolle

• Normenkonformität: ISO 9001:2015, GB/T 3880.1-2012, Leitlinien für Elektronik-Schutzgehäuse

• Rohmaterialprüfung: Spektrochemische Analyse (Al ≥99,60 %, Toleranz ±0,05 %), mechanische Tests, Ultraschallprüfung (keine Poren oder Einschlüsse)

• Prozessprüfung: Oberflächenkonformität ≥98 %, 3D-Koordinatenmessung, vollständige Wanddickenprüfung (Ultraschall ±0,01 mm), Rauheits- und Glanzmessung, Kantenfase R ≥1,5 mm (gratfrei)

• Endkontrolle: Stichprobenprüfung nach GB/T 2828.1-2012 (AQL 2,5), Prüfpunkte: Abmessungen, Oberflächenqualität, Leitfähigkeit, Korrosionsbeständigkeit (Neutral-Salzsprühtest ≥96 h)

• Dokumentation: Rückverfolgbarkeitscode & vollständiger Prüfbericht


IV. Produktionskapazität & Lieferung

• Kapazität: CNC1250-basierte Produktion, 50 Stk./Tag, 1.500 Stk./Monat; parallele Mehrmaschinenproduktion unterstützt

• Lieferzeit: Standardauftrag 6–9 Arbeitstage, Großauftrag (≥100 Stk.) 9–13 Arbeitstage, Eilauftrag 4–6 Arbeitstage (Prioritätsbestätigung erforderlich)

• Verpackung & Versand: Staubschutzfolie + Perlenschaum + kundenspezifisches Hartfaserboard + Holzpalette, 30 Stk./Palette; Inland-Logistik 2–6 Arbeitstage; Vor-Ort-Lieferung für Elektronikhersteller (3 Tage Vorankündigung)

• Customization: Größen Ø200–600 mm, H50–200 mm; Materialoptionen: AL1050/AL5052; erfordert Anpassung an Geräteschnittstellen und Betriebsbedingungen


V. Anwendungsbereiche

• Primäre Anwendungen:

  • Kritische Abschirmkomponente für Elektronikgeräte

  • Kompatibel mit Hochleistungs-Powermodulen, Kommunikationsschränken, Präzisionsinstrumenten, Halbleiterfertigungsanlagen

  • EMI-Abschirmung, Störschutz, Wärmeableitung, physischer Schutz

  • Gewährleistung stabiler Signalübertragung und Betriebssicherheit

• Betriebsbedingungen:

  • Temperatur –40 °C bis 120 °C

  • Geeignet für trockene, staubfreie oder leicht verschmutzte Innenumgebungen

  • Abschirmleistung ≥80 dB (10 MHz–1 GHz), unterstützt Wärmeableitung während des Geräteeinsatzes

• Erweiterte Anwendungen:

  • Elektrofahrzeug-Steuerungselektronik

  • Medizinische Geräteabschirmung

  • Bahntransit-Kommunikationsabschirmung

  • Industrieautomationsmodule


VI. After-Sales Service

• Garantie: 24 Monate, kostenfreie Reparatur oder Ersatz bei Maßabweichungen, Materialinkonsistenzen, Polierfehlern, Korrosionsschäden oder Abschirmungsdefiziten, inklusive Logistik und Vor-Ort-Service

• Technischer Support: Pre-Sales-Beratung, Installationsanleitungen, Zeichnungen, Material-/Leistungsberichte, Telefon-/Video-Unterstützung, Geräteintegration

• Reaktionszeit: 24 h, Lösung in 1–3 Arbeitstagen, dedizierte Qualitätsnachverfolgung

• Post-Warranty: Kostenpflichtige Reparatur, Polierauffrischung, langfristige Wartungsverträge, periodische Inspektionen und Wartungsempfehlungen
