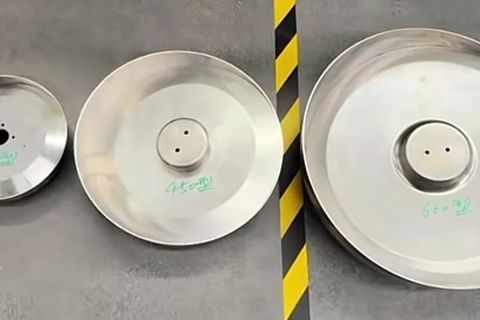

أوعية اهتزازية وأقراص طرد مركزي مصنوعة من الفولاذ المقاوم للصدأ، مُشكَّلة باللف باستخدام تقنية CNC
توفر الأوعية الاهتزازية وأقراص الطرد المركزي المصنوعة من الفولاذ المقاوم للصدأ والمشكّلة باللف باستخدام تقنية التصنيع باستخدام الحاسب الآلي (CNC) مكونات سلسة ومتوازنة ومقاومة للتآكل، مخصصة للمغذيات الاهتزازية وأنظمة التغذية الأوتوماتيكية. تعرف على المواد والمواصفات والمزايا الرئيسية.
مقدمة
تُعد مغذيات الأوعية الاهتزازية وأنظمة التغذية بالقرص الطرد المركزي العمود الفقري لخطوط الإنتاج الآلية الحديثة، حيث تعمل على توجيه وتغذية ملايين القطع بسرعة ودقة. ويوجد في قلب هذه الأنظمة مكون أساسي: الوعاء أو غلاف القرص نفسه. توفر الأوعية الاهتزازية والأقراص الطردية المصنوعة من الفولاذ المقاوم للصدأ والمشكلة بالخراطة المعدنية باستخدام الحاسب الآلي (CNC)، والتي يتم إنتاجها بواسطة تقنية الخراطة المعدنية المتقدمة (تشكيل الدوران)، حلاً سلسًا وقويًا وقابلًا للتكرار بدرجة عالية لا يمكن للتصنيع واللحام أن يضاهيهما.
يشرح هذا المقال الأسباب التي تجعل الفولاذ المقاوم للصدأ المصنوع بتقنية الدوران المعدني هو المادة والعملية المفضلة لصناعة الأوعية الاهتزازية والأقراص الطردية المركزية، والمواصفات التي يمكن لمورد متمرس في مجال الدوران المعدني تحقيقها.
لماذا يُستخدم تقنية تشكيل المعادن بالدوران في صناعة الأوعية الاهتزازية والأقراص الطردية المركزية؟
تصميم متكامل من قطعة واحدة
يجب أن يتحمل الوعاء الاهتزازي اهتزازات مستمرة عالية التردد، بينما يدور القرص الطرد المركزي بسرعة عالية تحت حمل شعاعي ثابت. وتتم عملية تشكيل كل غلاف عن طريق عملية «دوران المعدن» من قطعة خام واحدة من الفولاذ المقاوم للصدأ SUS304، مما ينتج عنه هيكل غير ملحوم ومتماثل محوريًا، خالٍ من خطوط اللحام التي قد تتشقق أو تحتجز الحطام أو تخلّ بتوازن الكتلة الدوارة.
التوازن الطبيعي والاتساق
نظرًا لأن عملية التشكيل بالدوران تعيد توزيع المادة بشكل متساوٍ حول محور الدوران، فإن الأوعية والأقراص المعدنية المصنوعة بالدوران تتمتع بتوازن جيد بطبيعتها. ويضمن التحكم باستخدام الحاسب الآلي (CNC) أن تتمتع كل وحدة في دورة الإنتاج بنفس الشكل الجانبي وسماكة الجدار والسلوك الديناميكي — وهو أمر ضروري لتشغيل وحدة التغذية بسلاسة وهدوء.
المتانة الناتجة عن التصلب أثناء التشغيل
تؤدي عملية الدوران المعدني إلى تقوية الفولاذ المقاوم للصدأ عن طريق التصلب بالعمل، مما يؤدي إلى محاذاة بنية حبيباته وزيادة قوته ومقاومته للصدمات وعمره التشغيلي. والنتيجة هي وعاء أو قرص يتحمل سنوات من الاهتزاز المستمر والتلامس مع الأجزاء الكاشطة.
مقاومة التآكل وسهولة التشطيب
يتميز الفولاذ المقاوم للصدأ SUS304 بمقاومته للتآكل في البيئات الرطبة أو التي تتطلب الغسل المتكرر، ويمكن صقله للحصول على سطح لامع وسهل التنظيف — وهي ميزة مهمة في تطبيقات الأغذية والأدوية والإلكترونيات حيث تُعد النظافة أمرًا بالغ الأهمية.
المواصفات النموذجية لمنتجات المعادن المصنوعة بتقنية الدوران باستخدام التحكم الرقمي (CNC)
تقوم الشركات المصنعة ذات الخبرة في مجال تشكيل المعادن بالطرد المركزي بإنتاج أقراص طرد مركزي لأجهزة التغذية الأوتوماتيكية بمجموعة كاملة من الأحجام، على سبيل المثال:
| جزء | المواد | السماكة | الحجم |
|---|---|---|---|
|
قرص طرد مركزي سعة 600 |
SUS304 |
6.0 ملم |
قطر 610 × ارتفاع 173 |
|
قرص طرد مركزي 800 |
SUS304 |
6.0 ملم |
قطر 815 × ارتفاع 230 |
|
1000 قرص طرد مركزي |
SUS304 |
8.0 ملم |
قطر 1059 × ارتفاع 283 |
يمكن تخصيص أغطية الأوعية الاهتزازية والمكونات المصنوعة بالغزل ذات الصلة من حيث القطر والارتفاع وسماكة الجدار وتصميم الحافة، بحيث تتوافق مع وحدة تشغيل وحدة التغذية والأجزاء التي يتم مناولتها.
قدرة الغزل باستخدام الحاسب الآلي (CNC) لمكونات التغذية المصنوعة من الفولاذ المقاوم للصدأ
تمنح مخارط الدوران الحديثة التي تعمل بنظام التحكم الرقمي (CNC) المصنعين المرونة اللازمة لتلبية المتطلبات القياسية والمخصصة على حد سواء. وتتميز آلة CNC-1200 ذات السعة الكبيرة، على سبيل المثال، بما يلي:
- القطر: من Ø80 مم إلى Ø1,400 مم (تفاوت مقبول ±0.2 مم)
- الارتفاع: من 30 مم إلى 900 مم (تفاوت ±0.1 مم)
- سماكة المواد: الفولاذ المقاوم للصدأ 0.5–8 مم، الفولاذ الكربوني 0.5–15 مم، الألومنيوم 0.5–20 مم
تتيح المعدات التكميلية — بما في ذلك آلة القطع بالليزر الليفي بقدرة 3000 واط، واللحام بتقنية TIG، والتشذيب، والتلميع — سير عمل متكامل بدءًا من القطعة الخام وصولاً إلى المنتج النهائي، سواء كان وعاءً أو قرصًا جاهزًا للتركيب.
المزايا الرئيسية لمصنعي معدات الأتمتة
- انخفاض مخاطر التعطل — عدم وجود خطوط لحام يعني عدم حدوث تركيز للإجهاد أو تشققات ناتجة عن الإجهاد تحت تأثير الاهتزاز.
- نظافة الأسطح الداخلية — أمر بالغ الأهمية لتغذية الأجزاء الصغيرة والدقيقة دون حدوث تلوث أو انحشار.
- مرونة التصميم — عادةً ما يتطلب تغيير شكل الوعاء أو إضافة حجم جديد مجرد استخدام مغزل جديد، دون الحاجة إلى قوالب ختم باهظة الثمن.
- جودة ثابتة — يضمن التحكم في العمليات باستخدام الحاسب الآلي (CNC) مع المراقبة أثناء الإنتاج أن تظل كل وحدة ضمن المواصفات المحددة.
- الكفاءة من حيث التكلفة — إن انخفاض تكلفة الاستثمار في الأدوات يجعل عملية تشكيل المعادن بالدوران خيارًا اقتصاديًّا سواءً للأحجام القياسية المتوفرة في الكتالوجات أو للتصاميم المصممة حسب الطلب.
اختيار شريك في مجال تشكيل المعادن بالدوران
عند البحث عن أوعية اهتزازية وأقراص طرد مركزي مصنوعة من الفولاذ المقاوم للصدأ المُشكَّل باللف، ابحث عن مورد يتمتع بما يلي:
- أسطول من مخارط الدوران التي تعمل بنظام التحكم الرقمي (CNC) تغطي الأقطار الصغيرة إلى الكبيرة
- خبرة مثبتة في التعامل مع الفولاذ المقاوم للصدأ SUS304 وأنواع أخرى من الفولاذ المقاوم للصدأ
- القدرة على تصميم الأدوات داخليًّا وإنشاء النماذج الأولية بسرعة
- فحص الأبعاد (بما في ذلك التحقق باستخدام جهاز قياس التنسيق المركزي (CMM)) وإمكانية التتبع الكاملة
- الدعم الهندسي لتحسين قابلية التصنيع
الخلاصة
تجمع الأوعية الاهتزازية وأقراص الطرد المركزي المصنوعة من الفولاذ المقاوم للصدأ والمشكّلة بالطرق الدوارة باستخدام تقنية CNC بين المزايا الهيكلية للتشكيل الدوار غير الملحوم ومقاومة التآكل والمعايير الصحية التي يتميز بها الفولاذ المقاوم للصدأ SUS304. وبأقطار تتراوح من أقل من 100 مم إلى أكثر من 1.4 متر، وتفاوتات ضيقة في التصنيع باستخدام الحاسب الآلي (CNC)، وتكاليف أدوات منخفضة، يُعد تشكيل المعادن بالدوران الحل الطبيعي لتشكيل المعادن في معدات التغذية والمناولة الأوتوماتيكية.
