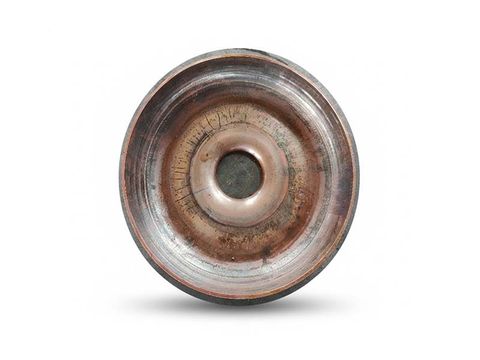

End Socket

ورقة المواصفات الفنية لمقبس نهاية للآلات – تصنيع معدني بالدوران CNC

1. المعايير الأساسية

• الصناعة: الآلات والمعدات الصناعية

• اسم المنتج: مقبس نهاية (End Socket)

• المادة: نحاس T2 (المعيار GB/T 5231-2012)

• خصائص المادة: التوصيل الكهربائي ≥98% IACS، الكثافة 8.96 جم/سم³، نقطة الانصهار 1083℃، قوة الشد ≥205 ميجا باسكال، قوة الخضوع ≥60 ميجا باسكال، الاستطالة ≥30%

• سماكة الجدار: 8.0 مم، انحراف السماكة ≤±0.15 مم

• الطلاء: بدون طلاء

• الأبعاد: Ø815 مم × H132 مم

• دقة الأبعاد: مطابقة لمعيار GB/T 1804-2000، درجة الدقة m، انحراف الاستدارة ≤0.3 مم، انحراف التعامد ≤0.2 مم/م

• خشونة السطح: Ra ≤1.6 μm


2. عملية التصنيع

• العملية الأساسية: تشكيل معدني بالدوران CNC + معالجة دقيقة (Precision Machining)

• المعدات: مخرطة CNC كبيرة (KMS-1200)، مركز معالجة CNC عمودي

• معلمات الدوران: سرعة المغزل 400–800 دورة/دقيقة، سرعة تغذية الرول 3–8 مم/ث، تشوه تمريرة واحدة 0.8–1.2 مم، تشوه تراكمي 7–8 مم لضمان سماكة جدار موحدة 8 مم

• معلمات المعالجة الدقيقة: سرعة المغزل 1200–1500 دورة/دقيقة، سرعة القطع 150–200 م/دقيقة، تغذية 0.1–0.2 مم/دورة

• المعالجة المسبقة للمواد الخام: إزالة الشحوم في محلول قلوي (55–65℃، NaOH 5–8%، 10–15 دقيقة)، تحييد، تجفيف (80–100℃، 20–30 دقيقة)، تسوية (خطأ التسوية ≤0.2 مم/م) لضمان نحاس نظيف ومتجانس وخالي من العيوب

• التحكم في عملية CNC: نموذج UG → توليد G-code → إعداد مسار الدوران CNC، مراقبة حقيقية للقطر والارتفاع وسماكة الجدار (تردد أخذ عينات 15 هرتز)، تحكم مغلق الدائرة، وتشطيب موانع وواجهات التوصيل على مركز CNC بدقة تسطح ≤0.1 مم/م

• المعالجة النهائية: إزالة الزوائد الميكانيكية (2800 دورة/دقيقة، حبيبات 1200#)، نفخ هواء عالي الضغط، تلميع السطح Ra ≤1.6 μm، فحص الأبعاد والسطح النهائي


3. مراقبة الجودة

• المعايير: ISO9001:2015 و GB/T 5231-2012

• فحص المواد: مطيافية تحليل التركيب الكيميائي (Cu ≥99.90%، الشوائب ≤0.10% ±0.05%)، اختبار الشد للخصائص الميكانيكية، فحص بالموجات فوق الصوتية للعيوب الداخلية

• فحص العمليات:

  • شكل الدوران ≥98%، سماكة الجدار بواسطة جهاز الموجات فوق الصوتية ±0.01 مم

  • الأبعاد: CMM ±0.005 مم

  • السطح: فحص بصري + مكبر ×20، لا توجد خدوش أو تشققات

  • الحواف: بدون زوائد، زاوية مشطوفة R ≥2.5 مم

  • الداخل: فحص بالأشعة السينية RT، JB/T 4730.2-2005 مستوى II

• فحص المنتج النهائي: أخذ عينات وفق GB/T 2828.1-2012، AQL 2.5، يشمل الأبعاد، المواد، السطح، الداخل، التجميع، مع رمز QR لتتبع الدفعة والمعدات والمشغل ووقت المعالجة


4. الطاقة الإنتاجية والتوصيل

• القدرة الإنتاجية: 4 مخارط CNC كبيرة، 3 مراكز CNC، 2 جهاز تلميع، إنتاج خطي 15 قطعة/يوم/خط (شفتان × 8 ساعات)، الحد الأقصى 900 قطعة/شهر

• مدة التسليم:

  • دفعة صغيرة (3–20 قطعة): 8–12 يوم عمل

  • دفعة كبيرة (≥30 قطعة): 15–22 يوم عمل

  • طلب عاجل: 5–7 أيام

• التغليف والتوصيل: رغوة مخصصة + كرتون + صندوق خشبي، 3 قطع/صندوق، حماية ضد الصدمات، توصيل داخلي 3–8 أيام، دعم التوصيل في الموقع مع إشعار مسبق 5 أيام

• التخصيص: Ø300–1200 مم، H50–300 مم، نحاس T3 أو TP2، نوع التوصيل: شفة أو لولبي، مراجعة الجدوى: 3 أيام عمل


5. سيناريوهات الاستخدام

• الاستخدام الأساسي: أغطية نهاية وحماية لأغطية الماكينات، الأسطوانات، خطوط الأنابيب، الضواغط، صناديق التروس؛ يضمن الختم، الحماية من الغبار، وتحمل الأحمال

• ظروف التشغيل: -20℃–250℃، مناسب للزيوت الهيدروليكية، زيوت التشحيم، المياه الصناعية، ضغط ≤2.5 ميجا باسكال

• متطلبات الواجهة: مطابقة Ø815 مم × H132 مم، متوافقة مع التوصيل الشفوي أو اللولبي وفق رسومات التركيب


6. التطبيقات الموسعة

• الاستخدام الموسع: أغطية نهاية للآلات الجديدة، الأدوات الدقيقة، الماكينات البحرية، معدات التعدين الثقيلة

• الوصف:

  • الآلات الجديدة: ختم نهاية للمحركات وتخزين الطاقة، النحاس للتوصيل الحراري

  • الأدوات الدقيقة: حماية من الغبار والتلوث

  • الماكينات البحرية: أغطية نحاسية مقاومة للتآكل

  • معدات التعدين الثقيلة: أغطية نحاسية سميكة لتحمل الصدمات والأحمال


7. خدمة ما بعد البيع

• الضمان: 24 شهر من تاريخ القبول، يشمل عيوب المادة، الأبعاد، التصنيع، التسرب، الضغط؛ استبدال أو إصلاح مجاني يشمل اللوجستيات وخدمة الموقع

• الدعم الفني: استشارات قبل البيع، كتيبات تركيب، رسومات أبعاد، شهادات مواد، تقارير جودة، إرشاد عن بعد أو في الموقع

• التغذية الراجعة: استجابة 24 ساعة، حل خلال 1–3 أيام عمل، متابعة جودة مخصصة

• خدمات بعد الضمان: إصلاح مدفوع، استبدال، ترميم (تلميع، تصحيح الأبعاد، تعديل التوصيل)، عقود تفتيش طويلة المدى 1–2 مرة/سنة
